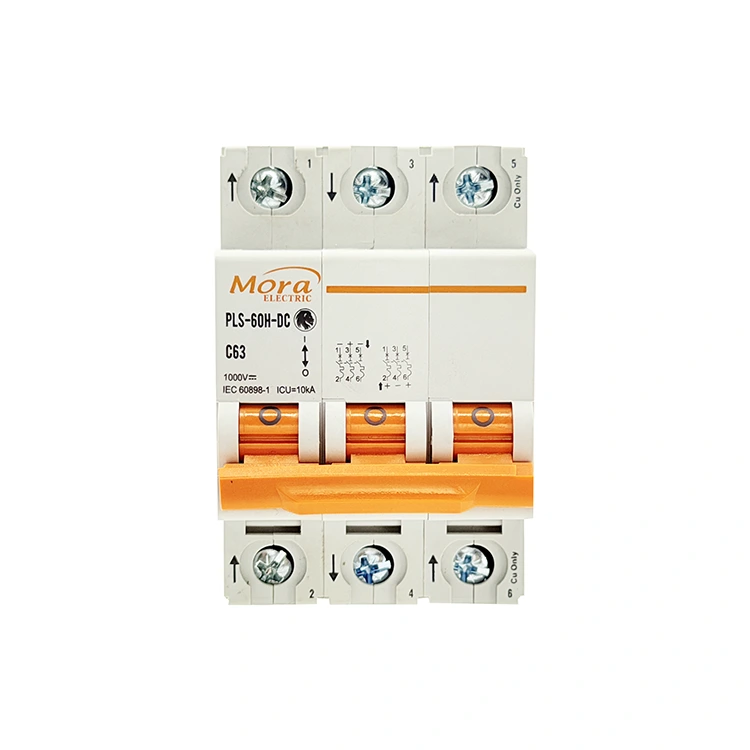

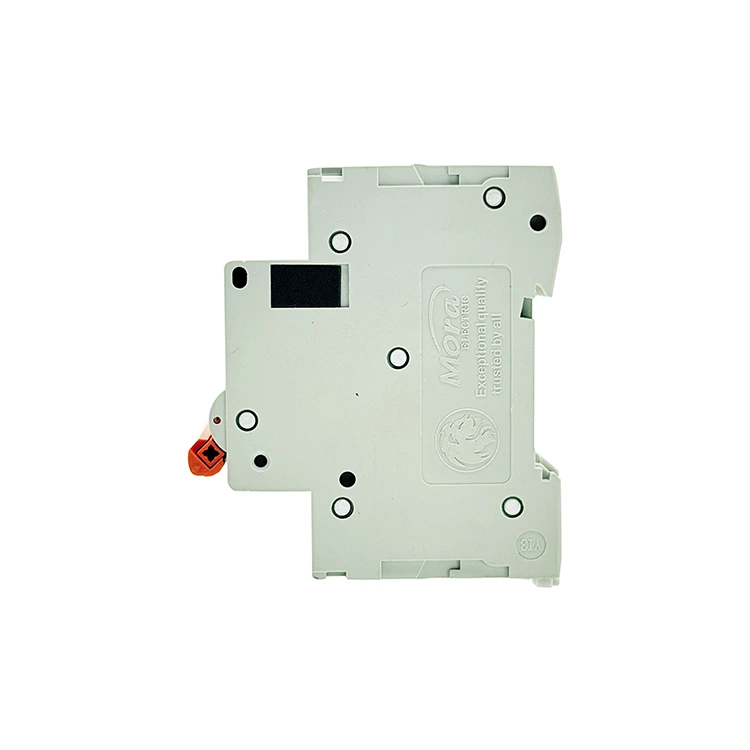

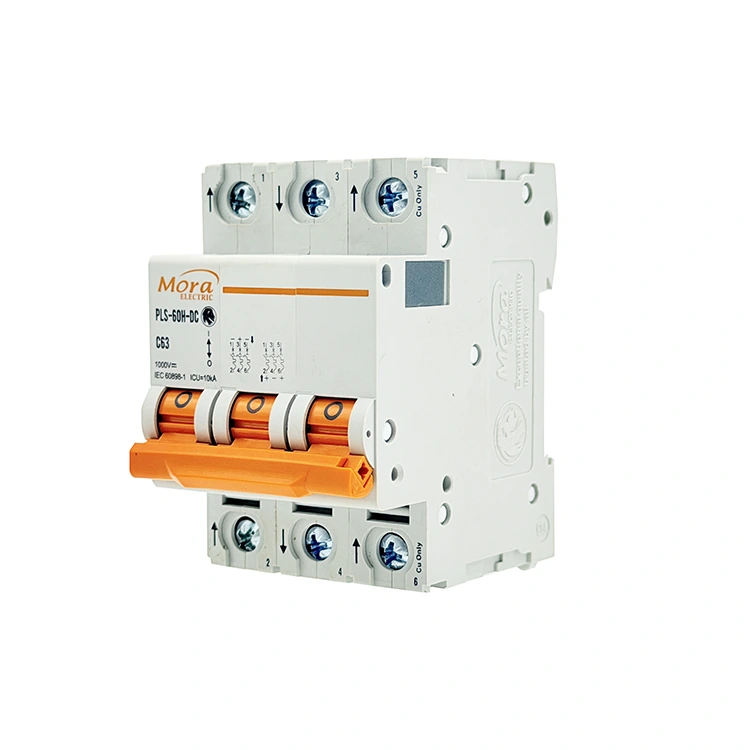

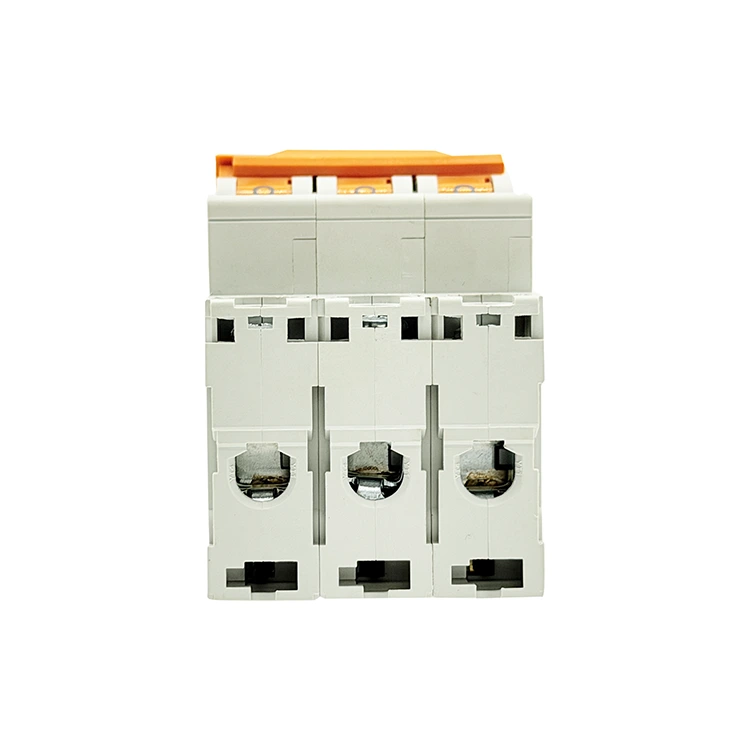

C65 3 पोल DC सर्किट ब्रेकर

चीनमा स्थापित C65 3 पोल DC सर्किट ब्रेकर कारखानाको रूपमा सञ्चालन गर्दै, PUGAO (मोरा) ले धेरै उच्च-भोल्टेज DC मार्गहरू एकैसाथ अवरोध गर्न अनुकूलित 3-पोल विद्युतीय स्विचहरू बनाउँछ; यो 3P ब्रेकरले विशेष अफ-ग्रिड र औद्योगिक उपयोगिता भण्डारण मागहरू ह्यान्डल गर्न स्वचालित कम्पोनेन्ट क्यालिब्रेसन र ट्रिपल स्थायी चुम्बक आर्क-निभाउने चेम्बरहरूको लाभ उठाउँछ।

इन्जिनियरहरूले वास्तवमा 3P DC स्विच कहाँ तैनात गर्छन्?

मानक तल्लो-भोल्टेज सौर्य स्थापनाहरू सामान्यतया 250V वा 500V DC मा क्याप आउट हुन्छन्, जसले साधारण एकल वा डबल-पोल तारहरू लूपहरूलाई अनुमति दिन्छ। यद्यपि, ठूला-ठूला औद्योगिक व्यावसायिक सौर्य एरेहरू, अफ-ग्रिड फार्म प्रणालीहरू, र ठूला केन्द्रीय दूरसञ्चार सुविधाहरू मापन गर्दा, प्रणाली इन्जिनियरहरूले C65 3 पोल DC सर्किट ब्रेकर जस्ता 3-पोल कन्फिगरेसन आवश्यक पर्ने फरक डिजाइन विकल्पहरूको सामना गर्छन्।

750V DC उच्च भोल्टेज श्रृंखला अन्तरसम्बन्ध

आउटपुट दक्षता अधिकतम गर्न र लामो दूरीमा प्रणाली लाइन प्रसारण घाटा सीमित गर्न, इन्जिनियरहरूले प्राय: लामो श्रृंखला अनुक्रममा सौर प्यानल स्ट्रिङहरू चलाउन छनौट गर्छन्। यो स्ट्याकिंगले 750V DC सम्म खुला-सर्किट भोल्टेजहरू ड्राइभ गर्दछ। मानक व्यक्तिगत ब्रेकर च्याम्बरहरू प्रत्येक 250V को लागि मूल्याङ्कन गरिएको हुनाले, 3P एकाइले इन्जिनियरहरूलाई तेस्रो पोल मार्फत नकारात्मक कन्डक्टरलाई राउट गर्दा शृङ्खला तारिङ ढाँचामा दुई ध्रुवहरू मार्फत सकारात्मक कन्डक्टर लुप गर्न अनुमति दिन्छ। यसले विद्युतीय तनावलाई तीनवटै सूक्ष्म वातावरणमा समान रूपमा विभाजन गर्छ।

तीन-तार फ्लोटिंग डीसी नेटवर्कहरू

निश्चित भारी शुल्क औद्योगिक प्रशोधन सेटअपहरू र खनन ढुवानी उपकरणहरूले एक विशेष केन्द्र-ट्याप वा तीन-तार अनग्राउन्ड DC वितरण टोपोलोजी (सकारात्मक, नकारात्मक, र तटस्थ/ग्राउन्ड सन्दर्भ तारहरू समावेश गरी) प्रयोग गर्छन्। 3-ध्रुव सुरक्षात्मक स्विचले त्रुटिको समयमा सबै तीनवटा अलग-अलग वर्तमान-वाहक कन्डक्टरहरूलाई एकैसाथ अलग गर्दछ, अनियमित आवारा फिर्ता प्रवाहहरूको सम्भावनालाई काट्छ।

दोहोरो-स्रोत ब्याट्री भण्डारण ब्याकअप अलगाव

स्थानीयकृत टेलिकम स्विचिङ नोडहरूमा, एकल 3-पोल हार्डवेयर चेसिसलाई स्प्लिट-बस व्यवस्था व्यवस्थापन गर्न कन्फिगर गर्न सकिन्छ - जस्तै एकल साझा साझा रिटर्न लाइनको साथमा दुई अलग-अलग सकारात्मक आगमन ब्याट्री बैंक लाइनहरू स्विच गर्ने। यसले अन्तरिक्ष-प्रतिबन्धित उपकरण र्याक भित्र प्यानल स्पेस आवश्यकताहरू कम गर्दछ।

प्रदर्शन क्षमताहरू

तल परिभाषित गरिएको अपरेटिङ थ्रेसहोल्ड र इन्जिनियरिङ सामग्रीहरू हाम्रा स्वचालित गुणस्तर प्रमाणीकरण बेन्चहरूमा कडाइका साथ राखिएका छन्:

कुन प्रविधिले 750V मा आन्तरिक सम्पर्क फ्युजनलाई रोक्छ?

1. ट्रिपल स्थायी चुम्बक ब्लोन-आर्क प्रणालीहरू

उच्च-भोल्टेज प्रत्यक्ष वर्तमान आर्कहरू प्राकृतिक शून्य-वर्तमान अवस्था पार गर्दैनन्, यसको मतलब तिनीहरूले सजिलैसँग मानक तामा घटकहरू पग्लने सम्पर्कहरू बीचको उच्च-तापमान प्लाज्मा च्यानललाई कायम राख्न सक्छन्। यसको समाधान गर्नको लागि, हाम्रो C65 3 पोल DC सर्किट ब्रेकरले प्रत्येक तीनवटा व्यक्तिगत पोलहरूमा स्वतन्त्र स्थायी चुम्बकहरू समावेश गर्दछ। यी चुम्बकहरूले एक बलियो स्थानीय चुम्बकीय क्षेत्र सिर्जना गर्दछ जसले चापलाई भगाउँछ, शारीरिक रूपमा यसलाई सम्पर्क प्याडहरूबाट उडाउँछ र यसलाई 9-प्लेट स्टिल कूलिङ ग्रिडमा गहिरो ड्राइभ गर्छ। यो कार्यले 5 मिलिसेकेन्ड भित्र चापलाई विभाजित र निभाउँछ।

2. सिंक्रोनस मेकानिकल लच लिङ्केज

यदि एक पोल उच्च-भोल्टेज त्रुटिको समयमा खोल्न ढिलाइ हुन्छ भने, बाँकी पोलले विद्युतीय तनावको असर लिन्छ, टर्मिनल बर्नआउट निम्त्याउँछ। PUGAO (मोरा) ले यी ब्रेकरहरूलाई तीनवटा ध्रुव उप-संयन्त्रहरू जोड्ने कडा आन्तरिक मेकानिकल लिङ्क पट्टीको साथ बनाउँछ। यदि सर्ट-सर्किट गल्तीले कुनै एकल पोलमा चुम्बकीय ट्रिप कुण्डललाई ट्रिगर गर्छ भने, साझा-ट्रिप लिङ्क पट्टीले खतरनाक एकल-लाइन ऊर्जावान अवस्थाहरूलाई रोक्दै, सबै तीन ध्रुवहरूलाई एकै साथ छोड्न बाध्य पार्छ।

3. सटीक कारखाना स्पट-वेल्डिंग नियन्त्रण

बहु-पोल ब्रेकरहरू भित्र टर्मिनल प्रतिरोधमा भिन्नताहरूले असमान वर्तमान वितरण र वितरण बक्सहरू भित्र स्थानीयकृत हट स्पटहरू निम्त्याउँछ। हाम्रो 5,000-स्क्वायर-मिटर निर्माण सुविधाले स्वचालित माइक्रो-ब्रेकर उत्पादन लाइन प्रयोग गरेर यस समस्यालाई बेवास्ता गर्छ। स्वचालित पञ्चिङ र स्पट-वेल्डिङ मेसिनहरूले आन्तरिक शन्टहरू र तामाको सम्पर्क एसेम्बलीहरूलाई सटीक स्थानहरूमा लक गर्दछ, सबै तीन ध्रुवहरूमा समान आन्तरिक प्रतिरोध स्तरहरू प्रदान गर्दछ।

जटिल क्षेत्र मुद्दाहरूको लागि समस्या निवारण गाइड

• C65 3 पोल DC सर्किट ब्रेकर टगल ह्यान्डल प्रारम्भिक प्रणाली स्टार्टअपको समयमा केन्द्रको स्थितिमा स्वतः रिसेट हुन्छ।

यो किन हुन्छ:डाउनस्ट्रीम सर्ट सर्किट हुँदा आन्तरिक मेकानिकल लच ड्रप हुन्छ, वा पोजिटिभ सीरीज लूप जम्पर तारलाई नेगेटिभ कन्ट्याक्ट टर्मिनलमा गलत वायर गरिएको छ, जसले पोलहरूमा डेड सर्ट बनाउँछ।

यसलाई कसरी ठीक गर्ने:मुख्य पावर लूप पूर्ण रूपमा अलग गर्नुहोस्। श्रृंखला योजनाबद्ध विरुद्ध आफ्नो लूप जम्पर कन्फिगरेसन जाँच गर्नुहोस्। स्विचलाई फेरि अन गर्न प्रयास गर्नु अघि छोटो तारहरू वा इन्सुलेशन ब्रेकहरू फेला पार्न डाउनस्ट्रीम लाइनहरूमा इन्सुलेशन प्रतिरोध परीक्षक प्रयोग गर्नुहोस्।

• एउटा पोल पोर्टले छेउछाउका टर्मिनल पोर्टहरूको तुलनामा उच्च तापक्रम वृद्धि देखाउँछ

यो किन हुन्छ:त्यो विशिष्ट पोर्टको लागि टर्मिनल स्क्रू फिल्ड सेटअपको समयमा अण्डर-टोर्क गरिएको थियो, वा टनेल क्ल्याम्प भित्रको तारहरू असमान रूपमा संकुचित छन्।

यसलाई कसरी ठीक गर्ने:पावर ट्रान्समिसन बन्द गर्नुहोस्। तातो पोर्टबाट कन्डक्टर हटाउनुहोस्, क्षति वा अक्सिडेशनको लागि तामाको स्ट्र्यान्डहरू निरीक्षण गर्नुहोस्, आवश्यक भएमा केबल ट्रिम गर्नुहोस् र पुन: स्ट्रिप गर्नुहोस्, यसलाई पुन: घुसाउनुहोस्, र स्क्रूलाई 2.5 Nm मा कस्नको लागि क्यालिब्रेट गरिएको टर्क रेन्च प्रयोग गर्नुहोस्।

ईन्जिनियरिङ् र आवेदन FAQ

श्रृंखला लूप कन्फिगरेसनमा तार हुँदा 3P DC ब्रेकरले किन उच्च भोल्टेजहरू ह्यान्डल गर्न सक्छ?

मिनिएचर सर्किट ब्रेकरको प्रत्येक स्वतन्त्र पोल च्याम्बरलाई त्रुटिपूर्ण अवस्थामा २५०V DC सम्म सुरक्षित रूपमा निभाउन इन्जिनियर गरिएको छ। इन्भर्टरमा निस्कनु अघि शृङ्खलामा दुई व्यक्तिगत पोलहरू मार्फत सकारात्मक वर्तमान मार्गलाई क्यास्केड गरेर, चाप घटनाको समयमा सम्पर्कहरूमा कुल भोल्टेज तनाव 500V बाट 250V प्रति चेम्बरमा विभाजित हुन्छ, जसले प्रणालीलाई उच्च समग्र भोल्टेजहरू सजिलैसँग ह्यान्डल गर्न अनुमति दिन्छ।

सकारात्मक लूप जम्पर छोड्नु र तीन अलग-अलग पोलहरू मार्फत तीन अलग-अलग सौर्य तारहरू तारिङ गर्नुको परिचालन परिणामहरू के हुन्?

यदि तपाइँ एकल ब्रेकर चेसिस मार्फत तीनवटा स्वतन्त्र स्ट्रिङहरू शृङ्खलामा सँगै नबनाइ चलाउनुहुन्छ भने, प्रत्येक स्ट्रिङको लागि अधिकतम भोल्टेज मूल्याङ्कन 250V DC भन्दा कम हुनुपर्छ। यदि कुनै पनि व्यक्तिगत स्ट्रिङले यो थ्रेसहोल्ड नाघेको छ र गल्ती अनुभव गर्छ भने, यसको एकल-पोल च्याम्बरमा उच्च भोल्टेज चाप निभाउन आवश्यक भोल्टेज-विभाजन क्षमताको कमी हुनेछ, जसले आन्तरिक आवास विनाश निम्त्याउँछ।

उच्च सौर्य विकिरणको निरन्तर एक्सपोजरले कसरी सील गरिएको कम्बाइनर घेरा भित्र आन्तरिक बाइमेटलिक स्ट्रिप क्यालिब्रेसनलाई असर गर्छ?

हाम्रा बाइमेटेलिक स्ट्रिपहरू 30 डिग्री सेल्सियसको नियन्त्रित फ्याक्ट्री बेसलाइनमा क्यालिब्रेट गरिएका छन्। जब सौर्य तापले आन्तरिक परिवेशको अवस्थालाई ५५ डिग्री सेल्सियससम्म चलाउँछ जहाँ हवाइरहित बाहिरी कम्बाइनर बक्समा लगाइन्छ, C65 3 पोल DC सर्किट ब्रेकर भित्रको बाइमेटालिक स्ट्रिपहरू समयअघि नै विस्तार हुन्छन्। यसले वास्तविक थर्मल ओभरलोड ट्रिप पोइन्टलाई यसको नाममात्र मूल्याङ्कन गरिएको वर्तमानको 83% देखि 85% सम्म कम गर्छ। यसको प्रतिरोध गर्न, ईन्जिनियरहरूले या त निष्क्रिय कूलिङ लुभरहरू एकीकृत गर्नुपर्छ वा प्रारम्भिक प्रणाली डिजाइन चरणमा ब्रेकर मूल्याङ्कनलाई आकार दिनुपर्छ।
