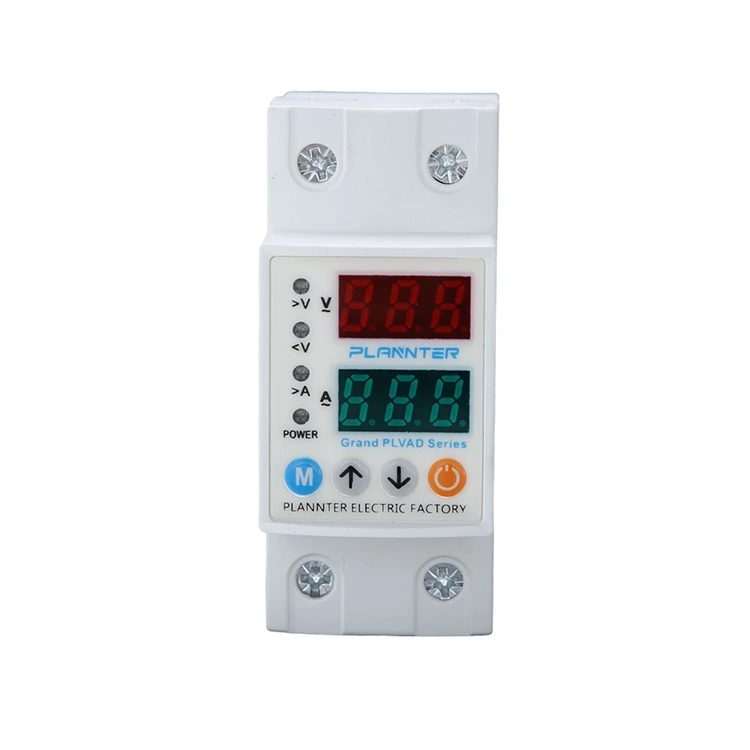

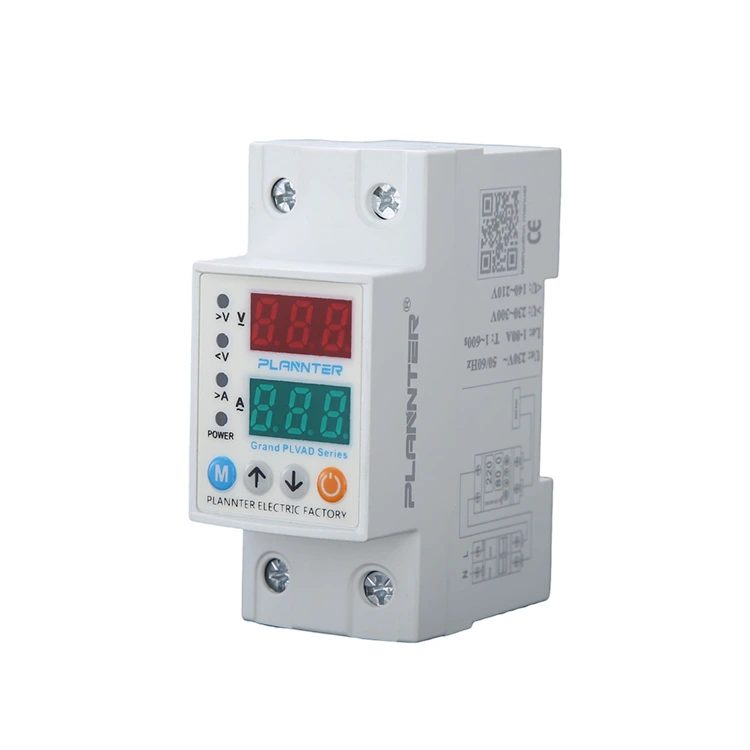

40A 63A ओभर र अन्डर प्रोटेक्टर

पुगाओ 40A 63A ओभर र अन्डर प्रोटेक्टरसर्किट र जडान भएका उपकरणहरूलाई भोल्टेज अस्थिरताबाट जोगाउन डिजाइन गरिएको एक विशेष विद्युतीय सुरक्षा उपकरण हो। मानक 220VAC/230VAC प्रणालीहरू (50/60Hz) को लागि मूल्याङ्कन गरिएको, यो रेल-माउन्ट गरिएको इकाईले लगातार लाइन भोल्टेज निगरानी गर्दछ।

यसले स्वचालित रूपमा विद्युत आपूर्ति विच्छेद गर्दछ जब भोल्टेज स्तर सुरक्षित थ्रेसहोल्ड (ओभर-भोल्टेज) भन्दा बढी हुन्छ वा धेरै कम हुन्छ (अण्डर-भोल्टेज), मोटरहरू, सर्किट बोर्डहरू, र तारहरूलाई क्षति रोक्न। -20°C देखि +55°C सम्मको तापक्रममा सञ्चालन गर्न सक्ने बलियो डिजाइनको साथ, यसले विविध वातावरणमा भरपर्दो कार्यसम्पादन सुनिश्चित गर्दछ।

सञ्चालनको सिद्धान्त

40A 63A ओभर र अन्डर प्रोटेक्टरको सञ्चालनको सिद्धान्त वास्तवमा भोल्टेज डाटाको निगरानी हो। यसमा, उदाहरणका लागि, सेन्सरहरू, नियन्त्रण एकाइहरू, रिले र अन्य अवस्थाहरूको पत्ता लगाउने र निगरानी समावेश गर्दछ।

सेन्सर: भोल्टेज स्तर वास्तविक समयमा निगरानी गर्न सकिन्छ। यदि भोल्टेज हाम्रो प्रिसेट थ्रेसहोल्ड भन्दा बढ्छ वा तल झर्छ भने, सेन्सरले नियन्त्रण इकाईमा संकेत पठाउँदछ, हामीलाई प्रक्रिया सञ्चालन गर्न प्रेरित गर्दछ।

नियन्त्रण इकाई: सेन्सरबाट संकेतहरू प्राप्त गर्न सक्छ, र भोल्टेज असामान्य छ कि छैन भनेर निर्धारण गर्नेछ। यदि भोल्टेज धेरै उच्च वा धेरै कम भएको पहिचान गरिएको छ भने, नियन्त्रण इकाईले सुरक्षात्मक उपायहरू सक्रिय गर्नेछ।

रिले: नियन्त्रण इकाई द्वारा आदेश दिएपछि, रिलेले तुरुन्तै सर्किटलाई क्षतिबाट जोगाउन र आगो रोक्नको लागि खोल्छ।

उपकरण संरक्षण

संवेदनशील मेसिनरीहरूलाई सही रूपमा काम गर्न स्थिर शक्ति चाहिन्छ। द40A 63A ओभर र अन्डर प्रोटेक्टरव्यापक रूपमा सुरक्षा गर्न प्रयोग गरिन्छ:

• चिकित्सा उपकरण:महत्वपूर्ण निदान उपकरणहरू पावर स्पाइकहरू द्वारा क्षतिग्रस्त छैनन् भन्ने सुनिश्चित गर्दै।
• उपकरण:लगातार भोल्टेजमा भर पर्ने नियन्त्रण प्रणाली र सेन्सरहरूको शुद्धता कायम गर्दै।

औद्योगिक/व्यावसायिक भार

भारी अनुप्रयोगहरूको लागि, उपकरणले महत्त्वपूर्ण विद्युतीय भारहरू ह्यान्डल गर्न उच्च वर्तमान मूल्याङ्कनहरू प्रदान गर्दछ:

• 40A रेटिंग:मानक व्यावसायिक प्रकाश सर्किट र साना कार्यालय उपकरण सेटअप लागि उपयुक्त।
• 63A रेटिंग:औद्योगिक वितरण बोर्डहरू, भारी शुल्क मोटरहरू, र मुख्य पावर फिडहरूको लागि आदर्श जहाँ उच्च वर्तमान क्षमता आवश्यक छ।

संरक्षण प्रकार र संयन्त्र

द40A 63A ओभर र अन्डर प्रोटेक्टरपावर सुरक्षा प्रबन्ध गर्न सेन्सरहरू र रिलेहरू समावेश गर्ने स्मार्ट नियन्त्रण प्रणाली प्रयोग गर्दछ:

• ओभर-भोल्टेज संरक्षण:भोल्टेजमा अचानक वृद्धि भएको पत्ता लगाउँदछ (जस्तै, तटस्थ रेखा विच्छेदन) र आगोको जोखिम र इन्सुलेशन उमेरलाई रोक्नको लागि पावर कटौती गर्दछ।
• अन्डर-भोल्टेज संरक्षण:भोल्टेज ड्रपहरू पहिचान गर्दछ जसले मोटरहरूलाई बढी तताउन र स्टल गर्न सक्छ, बर्नआउट रोक्न लोड विच्छेदन।
• स्वचालित रिकभरी:एकपटक भोल्टेज स्थिर दायरामा फर्किएपछि, एकाइले स्वचालित रूपमा सर्किट पुन: बन्द गर्न सक्छ, म्यानुअल हस्तक्षेपको आवश्यकतालाई कम गर्दै र निरन्तर सञ्चालन सुनिश्चित गर्दछ।

फाइदाहरू

वास्तविक-समय भोल्टेज निगरानी र द्रुत विच्छेदन: 40A 63A ओभर र अन्डर प्रोटेक्टरले प्रत्येक दिन लाइन भोल्टेजको निरन्तर निगरानी गर्नेछ, एक पटक भोल्टेज सेट थ्रेसहोल्ड जस्तै ओभर-भोल्टेज वा अन्डर-भोल्टेज पत्ता लागेपछि, संरक्षकले बिजुली आपूर्ति काट्नेछ, स्थायी रूपमा उच्च भोल्टेजको कारण विद्युतीय उपकरणहरूलाई क्षति नहोस्।

विद्युतीय उपकरणहरूको सेवा जीवन विस्तार गर्नुहोस्: यदि दीर्घकालीन स्थिर भोल्टेज वातावरणले क्षति र बुढ्यौलीको कारणले भोल्टेज झटकाको कारणले इलेक्ट्रोनिक कम्पोनेन्टहरू कम गर्दछ, विद्युत आपूर्तिलाई स्थिर गर्न र उतार-चढ़ाव कम गर्न सक्छ, समग्र उपकरणको जीवन विस्तार गर्न।

उपकरणहरू सुरक्षित गर्नुहोस्: जस्तै कम्प्युटर, चिकित्सा उपकरण, उपकरण र नियन्त्रण प्रणालीहरूलाई उच्च भोल्टेज सटीकता चाहिन्छ। यदि असामान्य भोल्टेज पत्ता लाग्यो भने यसले उपकरण डेटा हानिबाट बच्नको लागि बिजुली आपूर्ति काट्नेछ।

उच्च सुरक्षा र सुरक्षा कार्यसम्पादन: जब भोल्टेजमा अचानक वृद्धिले तार ओभरहेटिंग, सर्ट सर्किट वा आगो निम्त्याउन सक्छ, 40A 63A ओभर र अन्डर प्रोटेक्टरले ओभर-भोल्टेजको क्षणमा समयमै बिजुली आपूर्ति बन्द गर्दछ, विद्युतीय आगोको जोखिम कम गर्दछ र बिजुलीको सुरक्षा सुधार गर्दछ।

FAQ

म कसरी भोल्टेज सीमा समायोजन गर्न सक्छु?

एकाईले समायोज्य सेटिङ्हरू सुविधा दिन्छ, तपाइँलाई तपाइँको जडान गरिएका उपकरणहरूको विशेष आवश्यकताहरू मिलाउन ओभर-भोल्टेज र अन्डर-भोल्टेज थ्रेसहोल्डहरू क्यालिब्रेट गर्न अनुमति दिन्छ।

"स्वचालित रिकभरी" सुविधा के हो?

गल्ती हटाइएपछि र भोल्टेज सुरक्षित दायरामा फर्किएपछि, 40A 63A ओभर र अन्डर प्रोटेक्टरले स्वचालित रूपमा पावर पुनर्स्थापना गर्न सक्छ, म्यानुअल रिसेटहरूको आवश्यकतालाई कम गर्दै र निरन्तरता सुनिश्चित गर्दछ।

40A र 63A बीच के भिन्नता छ?

यसले मूल्याङ्कन गरिएको वर्तमान क्षमतालाई जनाउँछ। 63A मोडेलले 40A मोडेल भन्दा उच्च विद्युतीय भार (अधिक उपकरणहरू) ह्यान्डल गर्न सक्छ। तपाईंको कुल जडान लोडको आधारमा छनौट गर्नुहोस्।

के यसले चट्याङबाट जोगाउँछ?

यो यन्त्र ओभर/कम भोल्टेज सुरक्षाको लागि डिजाइन गरिएको हो। प्रत्यक्ष बिजुली स्ट्राइकहरू विरुद्ध व्यापक सुरक्षाको लागि, यो रक्षकलाई समर्पित सर्ज प्रोटेक्टिभ उपकरण (SPD) सँग संयोजनमा प्रयोग गर्न सिफारिस गरिन्छ।

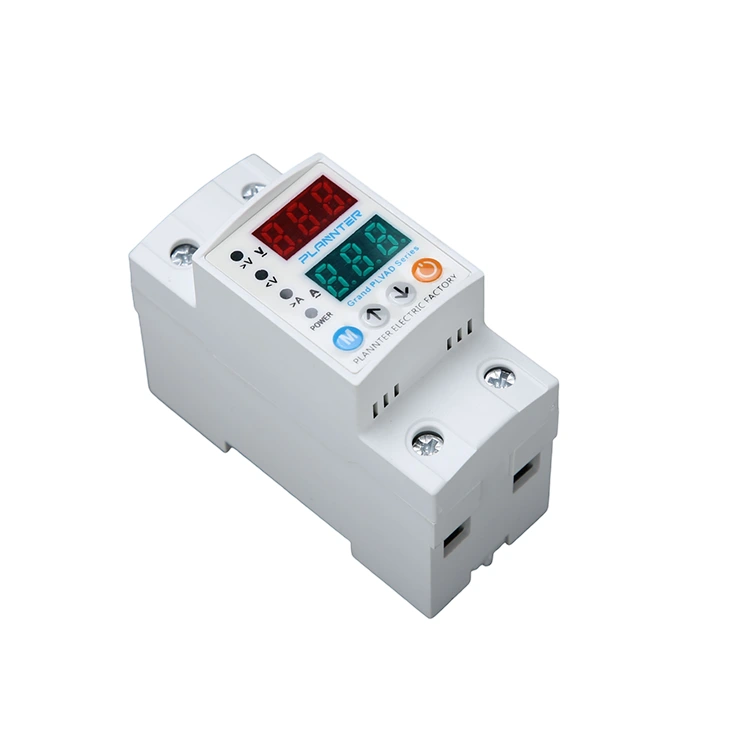

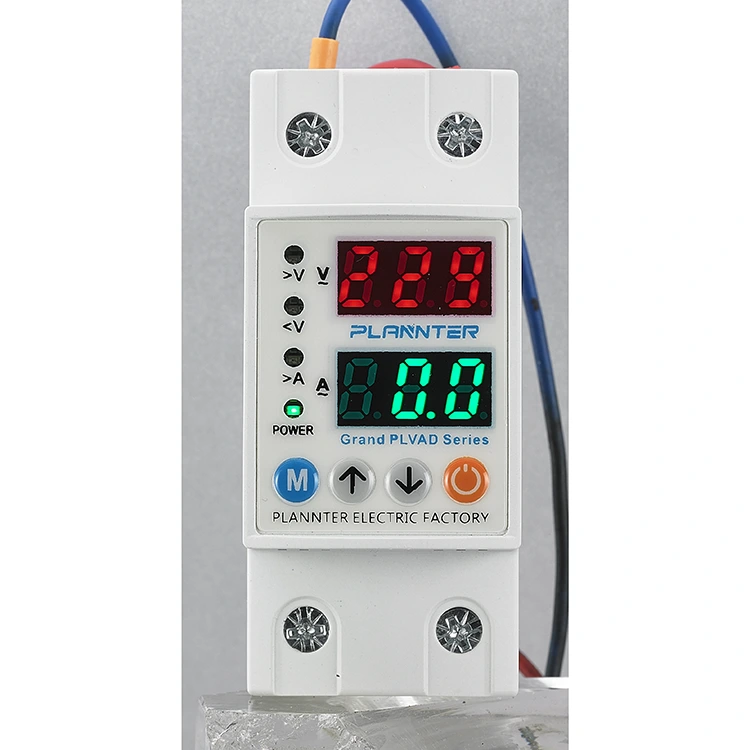

प्रदर्शन र बटनहरू

1 - SET बटन: यो बटन अधिक-वर्तमान मानहरू र उच्च / कम भोल्टेज सेटिङ मानहरू र त्रुटि सेटिङ / परिवर्तन पछि बचत गर्न प्रयोग गरिन्छ।

प्रतीक्षा समय।

२ - UP बटन: आवश्यक मान बढाउनुहोस्।

3 - डाउन बटन: आवश्यक मान घटाउनुहोस्।

4 - म्यानुअल अन/अफ बटन: यन्त्र आउटपुट म्यानुअल रूपमा खोल्न वा बन्द गर्न प्रयोग गरिन्छ। जब आउटपुट बन्द हुन्छ, स्क्रिनले "OFF" प्रदर्शन गर्नेछ, र उपकरणले स्वचालित रिसेट गर्न असक्षम हुनेछ। यन्त्र पुन: सक्रिय गर्न र सामान्य सञ्चालन पुन: सुरु गर्न फेरि बटन थिच्नुहोस् (अवस्थित त्रुटि नभएको खण्डमा)।

5 - हालको प्रदर्शन

1st प्रदर्शन समूह: सामान्य सञ्चालन अन्तर्गत, यो प्रदर्शनले इनपुट (मुख्य) भोल्टेज मान देखाउँछ। कुनै त्रुटि नभएको बेला स्क्रिन स्थिर रूपमा उज्यालो रहन्छ र उच्च वा कम भोल्टेज त्रुटि देखा पर्दा फ्ल्यास हुनेछ। प्रोग्रामिङको बखत, डिस्प्लेले सान्दर्भिक प्यारामिटर मानहरू सेट गरिँदैछ, जस्तै ओभरकरेन्ट, उच्च/कम भोल्टेज थ्रेसहोल्डहरू, गल्ती ढिलाइ, र रिसेट ढिलाइ समयहरू संकेत गर्दछ।

6 - भोल्टेज प्रदर्शन

दोस्रो प्रदर्शन समूह: सामान्य सञ्चालनको समयमा, यो खण्डले हालको मान देखाउँछ। प्रणाली सामान्य रूपमा काम गरिरहेको बेला स्क्रिन स्थिर रूपमा उज्यालो रहन्छ र ओभर-करेन्ट त्रुटिको घटनामा फ्ल्यास हुन्छ। प्रोग्रामिङ प्रक्रियाको बखत, यसले सम्बन्धित कार्यक्रम प्यारामिटरको संख्यात्मक मान देखाउँछ।

7 - एलईडी संकेतकहरू:

A>: एक ओभर-करेन्ट गल्ती पत्ता लाग्दा उज्यालो हुन्छ।

V>: उच्च भोल्टेज गल्ती हुँदा उज्यालो हुन्छ।

V<: कम भोल्टेज गल्ती हुँदा उज्यालो हुन्छ।

बाहिर: यन्त्रले आउटपुट सञ्चालन सुरु गर्दा बत्ती बल्छ।

जडान रेखाचित्र

मुख्यबाट तटस्थ र चरण तारहरू उपकरणमा "इनपुट" भनी चिन्ह लगाइएका "N" र "L" टर्मिनलहरूमा जडान हुनुपर्छ।

ओभर- वा कम-भोल्टेजबाट सुरक्षित गर्न उद्देश्यले उपकरणको तटस्थ र चरण तारहरू उपकरणको "आउटपुट" खण्ड अन्तर्गत "N" र "L" टर्मिनलहरूमा जडान हुनुपर्छ।

आयामहरू
