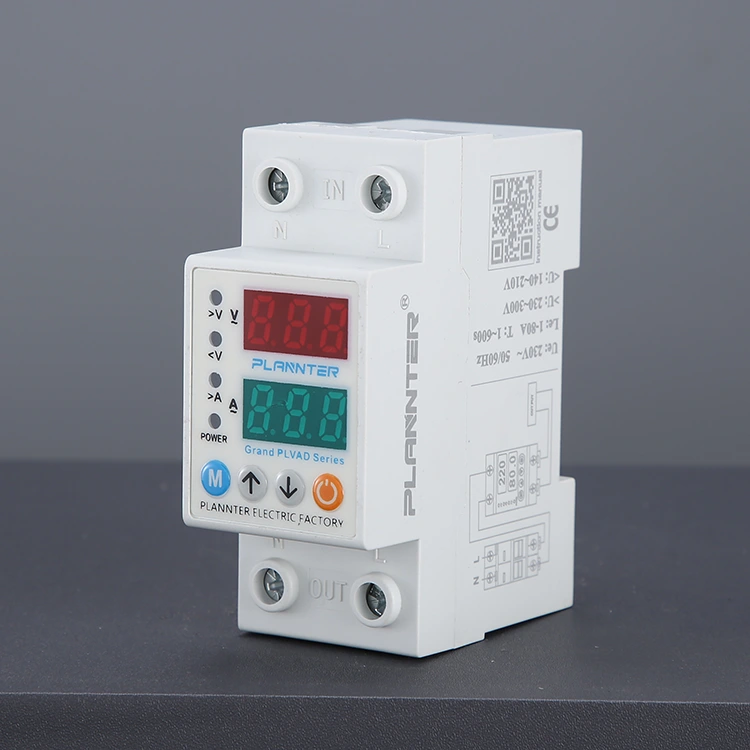

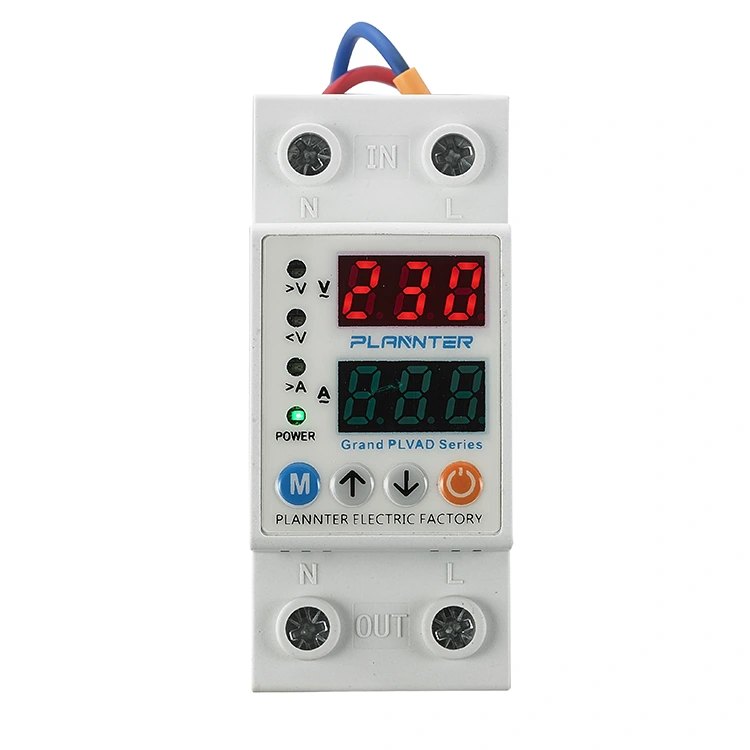

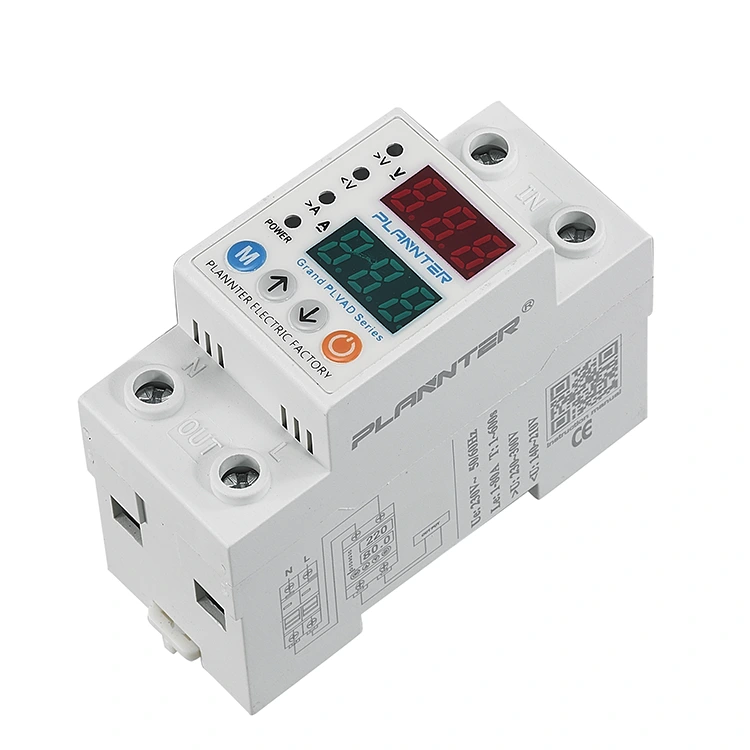

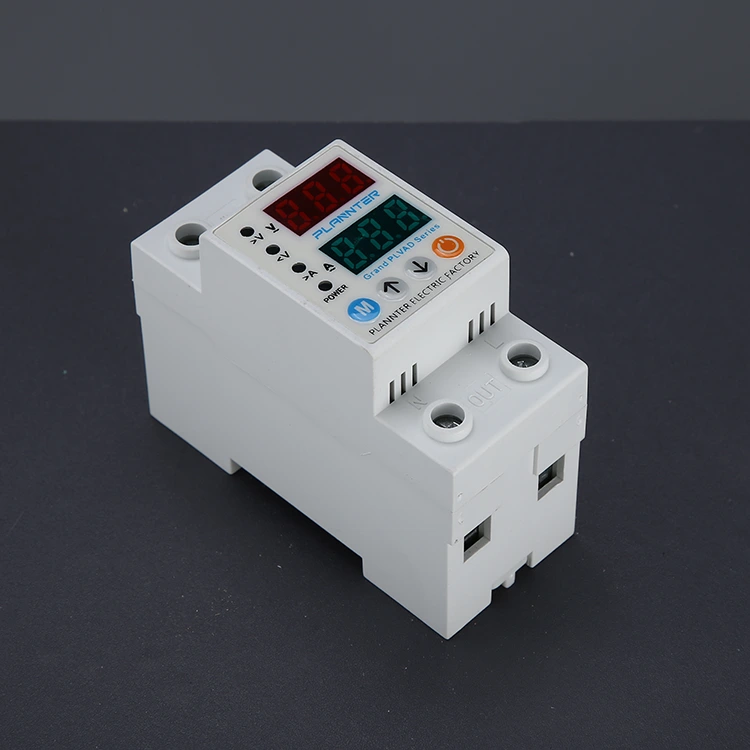

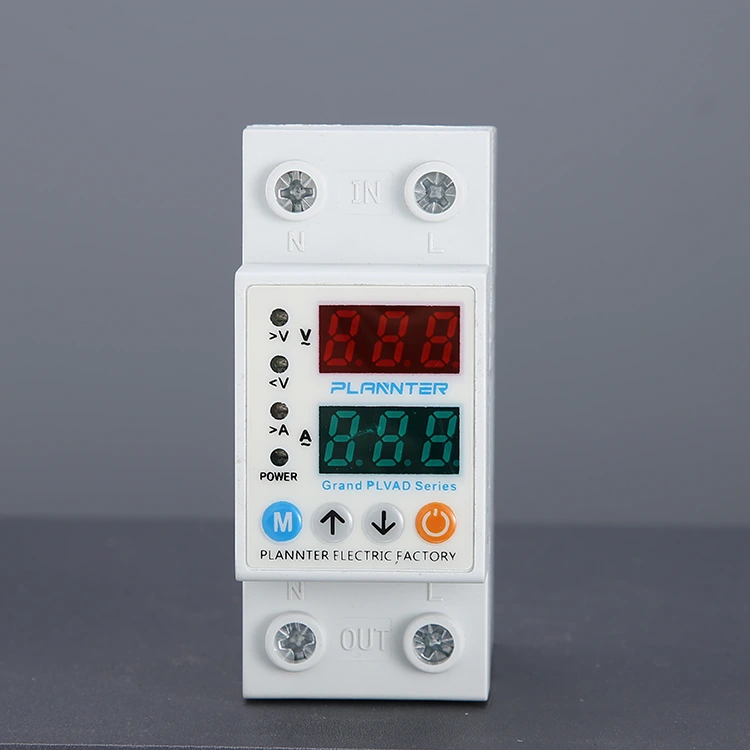

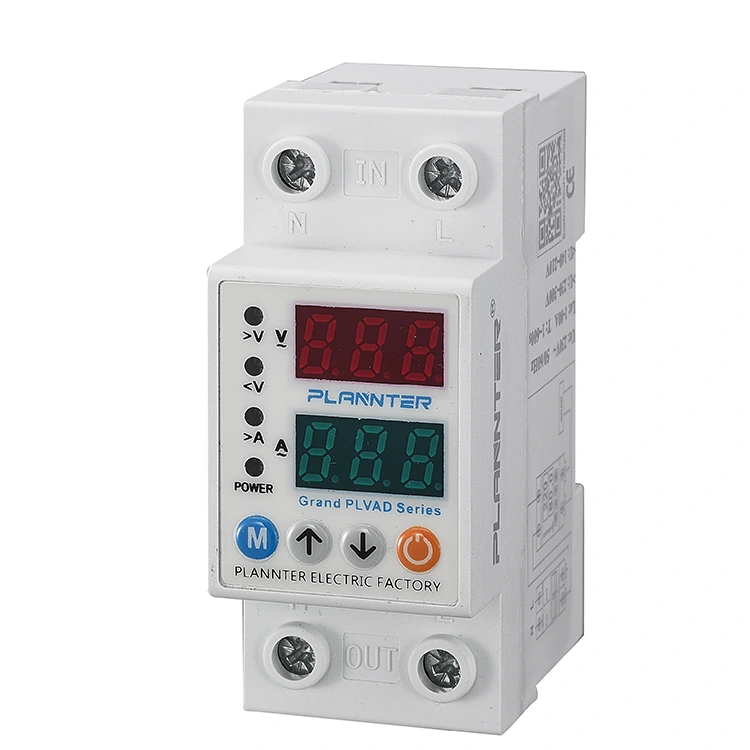

डुअल डिस्प्ले भोल्टेज प्रोटेक्टर

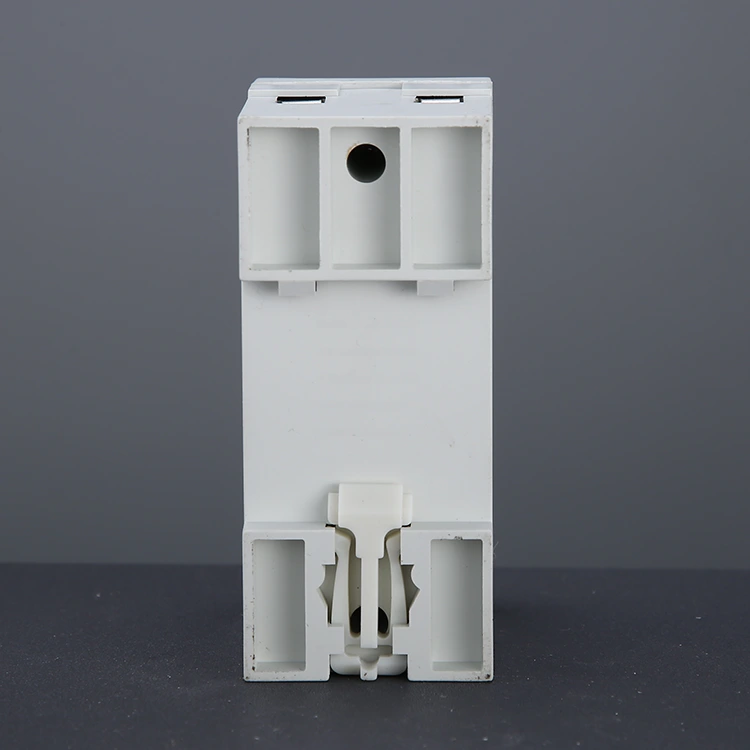

समायोज्य भोल्टेजले विद्युतीय प्रणालीहरूलाई ओभर-भोल्टेज, अन्डर-भोल्टेज, ओभर-करन्ट र अन्डर-करेन्टहरू जस्तै सौर्य स्थापनाहरू जस्ता उपकरणहरूलाई क्षति हुनबाट जोगाउँछ। औद्योगिक, व्यावसायिक र आवासीय अनुप्रयोगहरूको लागि वास्तविक-समय निगरानी र सुरक्षा प्रणाली प्रदान गर्दछ। यो PUGAO (प्लान्टर इलेक्ट्रिक) डुअल डिस्प्ले भोल्टेज प्रोटेक्टरमा डुअल एलईडी स्क्रिनहरू छन् जसले इनपुट भोल्टेज र लोड करेन्टको एकै नजरमा दृश्य प्रदान गर्दछ। DIN रेल माउन्टिंगको साथ ठाउँ बचत गर्दछ र सेटअप/अप/डाउन/म्यानुअल अन/अफ बटनहरू प्रयोग गरेर सेटअप गर्न सजिलो छ।

सुविधाहरू

विनियमित भोल्टेज/वर्तमान संरक्षण: हामी अनुकूलन योग्य ओभर-भोल्टेज सेट गर्न सक्छौं। >230V र 63A थ्रेसहोल्ड सम्मको ओभर-करेन्ट पावर उतार चढावको कारणले हुने क्षतिबाट विद्युतीय प्रणालीलाई निगरानी र सुरक्षा गर्न।

वास्तविक समय दोहोरो डिस्प्ले स्क्रिन: यो डुअल डिस्प्ले भोल्टेज प्रोटेक्टरले डिजिटल एलईडी स्क्रिनको सुविधा दिन्छ जसले भोल्टेज 220V/230V र हालको मान दुवैलाई निगरानी गर्दछ।

बहु सूचक अलार्म: रातो र हरियो एलईडीहरूले स्पष्ट रूपमा पावर स्थिति, ओभरभोल्टेज/ओभरकरेन्ट र अन्डरभोल्टेज/अण्डरकरेन्ट अवस्थाहरू, औद्योगिक, व्यावसायिक र आवासीय अनुप्रयोगहरूको लागि वास्तविक-समय निगरानी र विश्वसनीय प्रणाली सुरक्षा प्रदान गर्दछ।

डुअल डिस्प्ले भोल्टेज प्रोटेक्टरका कार्यहरू के हुन्?

जबकि सर्किट ब्रेकरहरूले मुख्य रूपमा सर्ट सर्किटहरू र ओभरलोडहरू विरुद्ध सुरक्षा प्रदान गर्दछ - भोल्टेज स्तरहरूको पर्वाह नगरी - यदि तपाईंलाई विशिष्ट भोल्टेज-सम्बन्धित मुद्दाहरूलाई सम्बोधन गर्न विशेष उपकरण चाहिन्छ भने, PUGAO को डुअल डिस्प्ले भोल्टेज प्रोटेक्टर आदर्श विकल्प हो।

1. Overvoltage संरक्षण

जब भोल्टेज अचानक बढ्छ - उदाहरणका लागि, यदि भाँचिएको तटस्थ तारले भोल्टेजलाई 380V मा स्काइरोकेट गर्छ भने - भोल्टेजले प्रिसेट थ्रेसहोल्ड नाघेको क्षणमा यन्त्रले तुरुन्तै बिजुली आपूर्ति काट्नेछ, जसले गर्दा विद्युतीय उपकरणहरू क्षतिग्रस्त हुन वा जल्नबाट रोक्छ।

2. अन्डरभोल्टेज संरक्षण

जब भोल्टेज धेरै कम हुन्छ—जस्तै अधिकतम बिजुली प्रयोग अवधिहरूमा 170V भन्दा तल झर्छ—यन्त्रले स्वचालित रूपमा पावर विच्छेद गर्नेछ। यसले मोटर-संचालित उपकरणहरूलाई अपर्याप्त भोल्टेज अन्तर्गत सञ्चालनको कारणले अत्यधिक तताउने र जल्नबाट रोक्छ।

3. Overcurrent संरक्षण

PUGAO का उत्पादनहरू उन्नत र अत्यधिक भरपर्दो छन्, एकीकृत वर्तमान निगरानी क्षमताहरू विशेषता। यदि हालको प्रिसेट थ्रेसहोल्ड नाघेको छ भने, यन्त्रले सुरक्षा प्रदान गर्न यात्रा गर्नेछ।

4. स्वचालित रिकभरी

भोल्टेज सामान्य स्तरमा फर्किएपछि, भोल्टेज संरक्षकले स्वचालित रूपमा छोटो ढिलाइ पछि शक्ति पुनर्स्थापित गर्नेछ, कुनै म्यानुअल हस्तक्षेप आवश्यक पर्दैन।

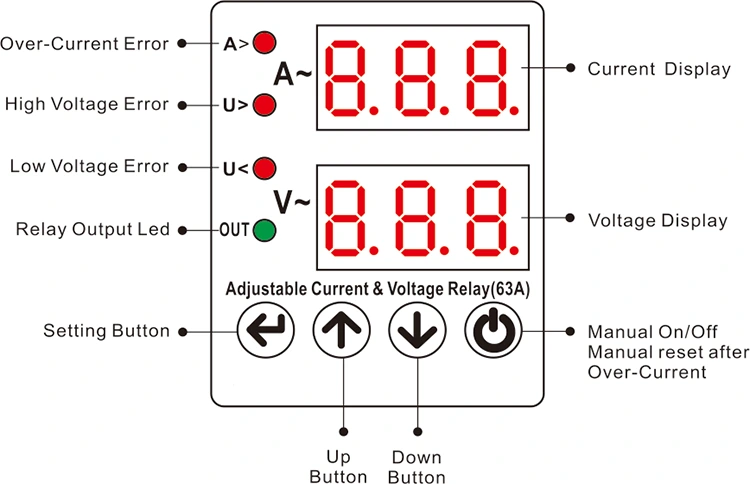

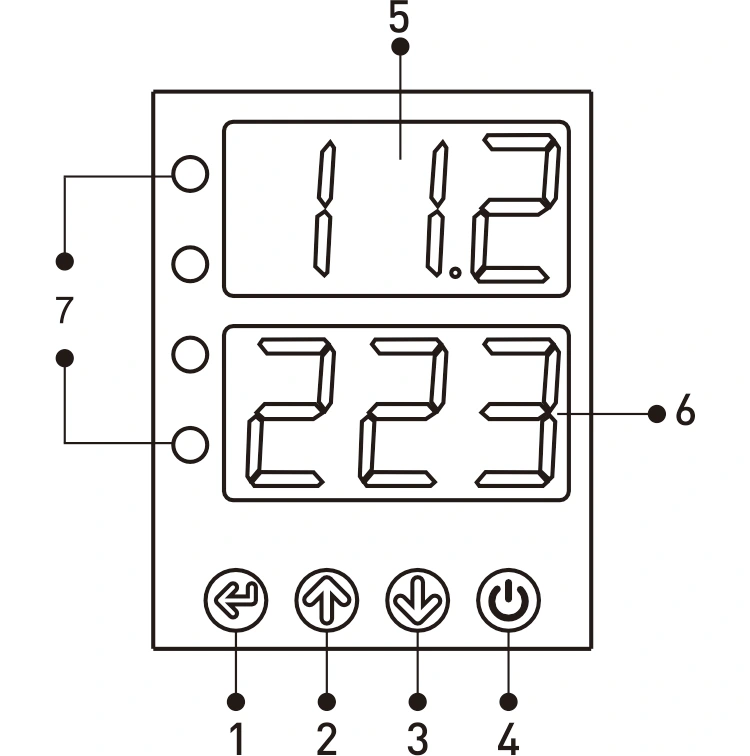

प्रदर्शन र बटनहरू

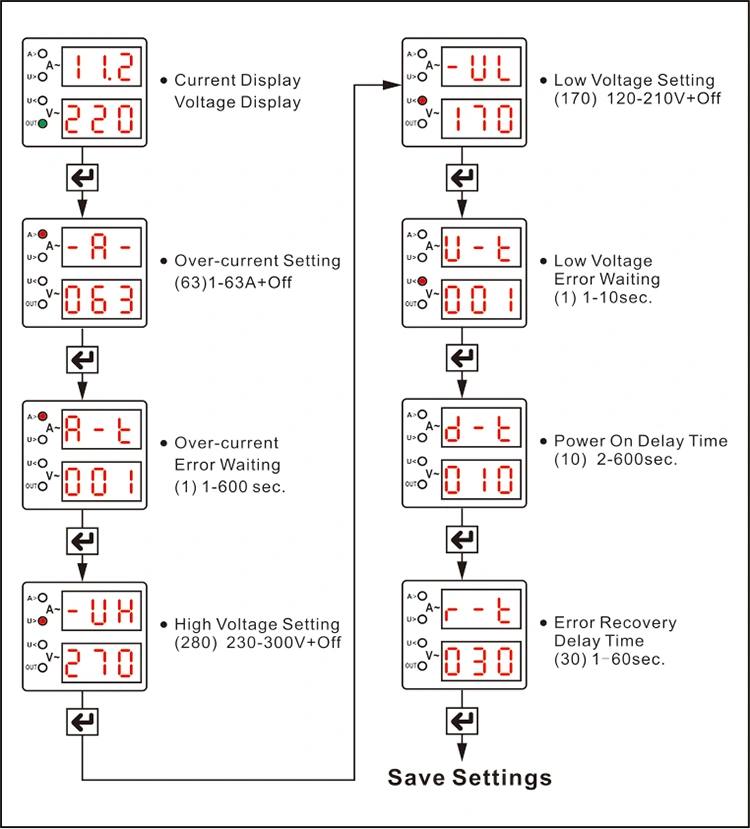

1 - SET बटन: सेटअपमा overcurrent मान, उच्च/कम भोल्टेज सेटिङ मानहरू, त्रुटिहरू, आदि सेटिङ वा परिवर्तन गर्न।

2 - UP बटन: इच्छित मान बढाउँछ।

3 - डाउन बटन: इच्छित मान घटाउँछ।

4 - म्यानुअल अन/अफ बटन: यन्त्र आउटपुट बन्द गर्न प्रयोग गरिन्छ। यदि यो अवस्थामा, स्क्रिन "अफ" देखाउनेछ र उपकरण आफै रिसेट हुनेछैन। यदि यन्त्र त्रुटिपूर्ण छैन भने यो बटन फेरि थिच्दा उपकरण खोल्छ र यसलाई फेरि प्रयोग गर्दछ।

5 - हालको प्रदर्शन

पहिलो प्रदर्शन समूह: सामान्य सञ्चालनको समयमा, इनपुट भोल्टेज यहाँ देखाइएको छ; गैर-गल्ती अवस्थाहरूमा, स्क्रिन सधैं उज्यालो हुन्छ; उच्च वा कम भोल्टेजको कारणले गर्दा, डिस्प्ले फ्ल्यास हुन्छ। प्रोग्रामिङको बखत, डिस्प्लेले सान्दर्भिक कार्यक्रमको मानहरू देखाउँछ जस्तै ओभरकरेन्ट, उच्च भोल्टेज/लो भोल्टेज, गल्ती पर्खाइ, प्रतीक्षा सेट मानहरू रिसेट गर्नुहोस्।

6 - भोल्टेज प्रदर्शन

दोस्रो प्रदर्शन समूह: सामान्य सञ्चालनको समयमा, यसले हालको मान देखाउँछ; एक गैर-गल्ती अवस्थामा, स्क्रिन उज्यालो रहन्छ; ओभरकरेन्ट गल्तीमा, स्क्रिन चम्किन्छ। प्रोग्रामिङको बखत, यसले सम्बन्धित कार्यक्रम मान देखाउँछ।

७ - एलईडी:

A>: ओभरकरेन्ट गल्तीको समयमा उज्यालो हुन्छ।

V>: उच्च भोल्टेज गल्तीको समयमा उज्यालो हुन्छ।

V<: कम भोल्टेज गल्तीको समयमा उज्यालो हुन्छ।

बाहिर: यन्त्र आउटपुट गर्दा उज्यालो हुन्छ।

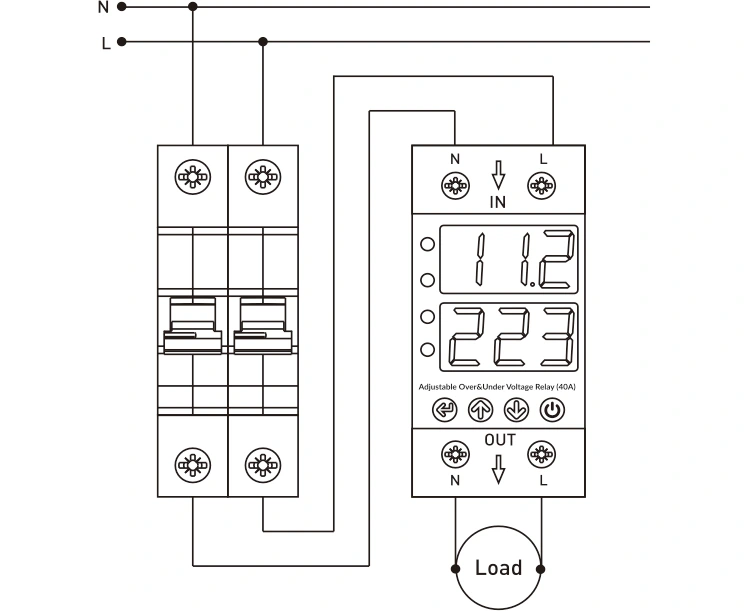

जडान रेखाचित्र

विद्युत आपूर्तिबाट तटस्थ र चरण तारहरू उपकरणको "इनपुट" खण्डमा "N" र "L" टर्मिनलहरूसँग जोडिएको हुनुपर्छ।

overvoltage र undervoltage सुरक्षा आवश्यक उपकरणहरूको लागि, तटस्थ र चरण तारहरू उपकरणको "आउटपुट" खण्डमा "N" र "L" टर्मिनलहरूबाट जडान हुनुपर्छ।

आवेदन परिदृश्यहरू

FAQ

प्रश्न: के म म्यानुअल रूपमा भोल्टेज यात्रा सीमाहरू समायोजन गर्न सक्छु?

A: हो। यो PUGAO उत्पादनहरूको मुख्य फाइदाहरू मध्ये एक हो। तपाईंले नियन्त्रण प्यानलमा समायोजन बटनहरू प्रयोग गरेर निम्न प्यारामिटरहरू म्यानुअल रूपमा समायोजन गर्न सक्नुहुन्छ:

ओभर-भोल्टेज सुरक्षा थ्रेसहोल्ड

अन्डर-भोल्टेज सुरक्षा थ्रेसहोल्ड

अति-वर्तमान सुरक्षा थ्रेसहोल्ड

रिकभरी ढिलाइ समय

विशिष्ट कन्फिगरेसन चरणहरूको लागि, कृपया उत्पादनसँग समावेश अपरेशन म्यानुअललाई सन्दर्भ गर्नुहोस्।

प्रश्न: किन बिजुली आपूर्ति जडान पछि तुरुन्तै स्क्रिन उज्यालो हुन्छ, तर विद्युत लोडमा तुरुन्तै डेलिभर हुँदैन?

A: कृपया स्क्रिन जाँच गर्नुहोस् कि कुनै नम्बरहरू फ्ल्यास भइरहेको छ वा काउन्टडाउन प्रगतिमा छ। यसले संरक्षकको ढिलाइ भएको स्टार्टअप प्रकार्य सक्रिय छ भनी संकेत गर्छ।

उद्देश्य: पावर ग्रिड मर्मतसम्भार वा पुनर्स्थापना पछि तुरुन्तै हुन सक्ने अचानक करेन्ट सर्जबाट बिजुलीका उपकरणहरूलाई क्षति हुनबाट रोक्न।

सिफारिस: यदि तपाइँ जडानमा तुरुन्तै पावर डेलिभर गर्न चाहनुहुन्छ भने, तपाइँ रिकभरी ढिलाइ समयलाई यसको न्यूनतम मानमा सेट गर्न सक्नुहुन्छ; यद्यपि, उपकरण सुरक्षाको लागि, हामी एक निश्चित ढिलाइ अवधि कायम राख्न सिफारिस गर्छौं।
