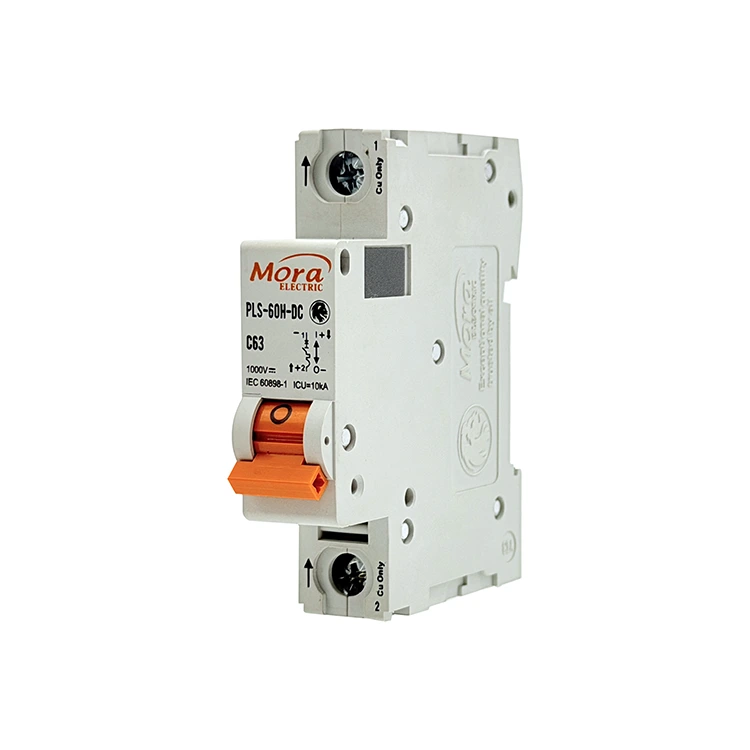

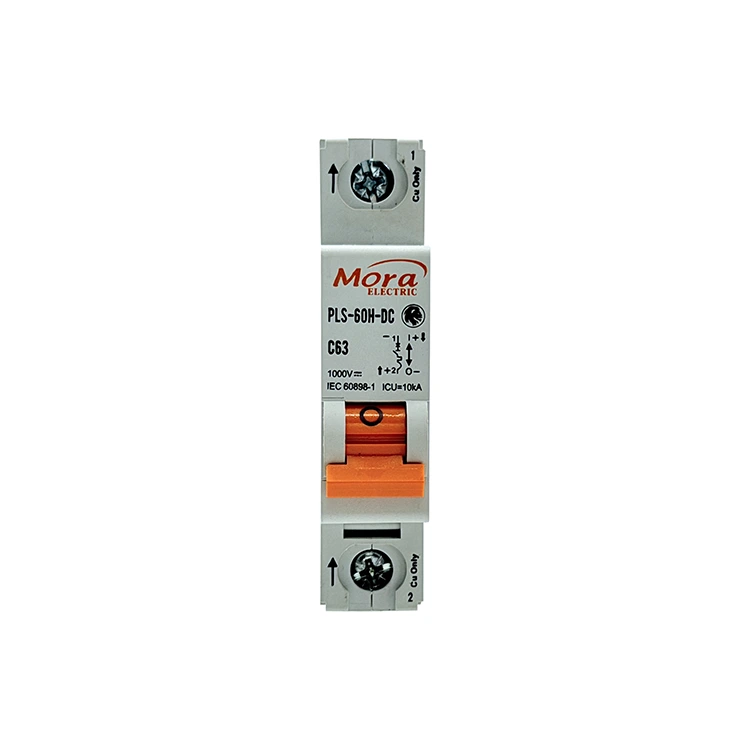

C65 1 पोल DC सर्किट ब्रेकर

PUGAO (ब्रान्ड: मोरा) ले चीनमा विशेष C65 1 पोल DC सर्किट ब्रेकर कारखानाको रूपमा सञ्चालन गर्दछ, विशेष गरी DC अनुप्रयोगहरूको लागि इन्जिनियर गरिएको भारी शुल्क एकल-पोल स्विचहरू आपूर्ति गर्दछ; हाम्रो 1P थर्मल-चुम्बकीय ब्रेकरले सौर्य तारहरू र टेलिकम नेटवर्कहरूमा सम्पर्क जलाउनलाई हटाउन स्थायी चुम्बक चाप-निभाउने प्रणाली प्रदान गर्दछ।

प्राविधिक परिभाषा र व्यावहारिक अनुप्रयोगहरू

C65 1 पोल DC सर्किट ब्रेकर एकल-चरण डीसी विद्युतीय लूपहरू जोगाउन डिजाइन गरिएको मेकानिकल स्विच हो। वैकल्पिक वर्तमान (AC) रेखाहरूको विपरीत, DC वर्तमान लूपमा प्राकृतिक शून्य-क्रसिङ बिन्दुको अभाव हुन्छ। जब सम्पर्कहरू लोड अन्तर्गत खुल्छन्, परिणामस्वरूप विद्युतीय चाप निरन्तर र अत्यधिक स्थिर हुन्छ।

हाम्रो एकल-पोल ब्रेकरले प्रणाली-व्यापी थर्मल क्षति निम्त्याउनु अघि दोषहरू तोड्न लक्षित मेकानिकल बल र चुम्बकीय प्रवेग प्रयोग गरेर DC सर्किटको सकारात्मक रेललाई अलग गर्दछ।

सौर्य फोटोभोल्टिक प्रणाली

आवासीय र व्यावसायिक सौर्य एरेहरूमा, व्यक्तिगत प्यानल स्ट्रिङहरूले निरन्तर DC भोल्टेजहरू आउटपुट गर्दछ। यो सर्किट ब्रेकर आउटपुट तह (१२V देखि २५०V DC सम्म) मा कम्बाइनर बक्स भित्र स्थापित छ। यसले व्यक्तिगत स्ट्रिङहरूलाई अलग गर्छ, रिभर्स-करन्ट गल्तीहरू वा तारहरू सर्टहरूलाई सौर्य एरेमा फैलिनबाट रोक्छ।

दूरसंचार डाटा केन्द्र र UPS प्रणाली

आधुनिक सञ्चार हार्डवेयर 48V देखि 110V DC ब्याट्री ब्याकअप प्रणालीहरूमा चल्छ। C65 1 पोल DC सर्किट ब्रेकरले व्यक्तिगत उपकरण र्याकहरूको लागि लक्षित सुरक्षा प्रदान गर्दछ, स्थानीयकृत कम्पोनेन्ट विफलताहरूलाई छेउछाउको सञ्जाल प्रणालीहरूमा पावर अवरोध नगरी अलग गर्दै।

औद्योगिक स्वचालन

स्थानीयकृत औद्योगिक DC नियन्त्रण लूपहरू, सामग्री ह्यान्डलिङ प्रणालीहरू, र आन्तरिक विद्युतीय वाहन ब्याट्री व्यवस्थापन सर्किटहरूले चार्जिङ मोड्युलहरू र प्राथमिक ब्याट्री भण्डारण बीचको छुट्टै, सुरक्षित रूपमा पृथक पावर जोनहरू स्थापना गर्न एकल-पोल ब्रेकरहरू प्रयोग गर्छन्।

प्राविधिक विनिर्देशहरू

निम्न म्याट्रिक्सले हाम्रो गुणस्तर नियन्त्रण परीक्षण बेन्चहरूमा प्रमाणित मानकीकृत सञ्चालन सीमाहरू र सामग्री संरचनाहरूलाई रूपरेखा दिन्छ:

कोर प्राविधिक लाभहरू

1. 5-मिलीसेकेन्ड चुम्बकीय चाप निभाउने

प्रत्यक्ष वर्तमान आर्क्सले तामाको सम्पर्कहरूलाई सेकेन्डको एक अंश भित्र नष्ट गर्न सक्छ यदि जाँच नगरिएको खण्डमा। यसलाई समाधान गर्न, हाम्रो C65 1 पोल DC सर्किट ब्रेकरले दुई आन्तरिक स्थायी चुम्बकहरू समावेश गर्दछ। जब गल्ती हुन्छ र सम्पर्कहरू अलग हुन्छन्, चुम्बकीय क्षेत्रले चापलाई सम्पर्क सतहहरूबाट टाढा राख्छ र यसलाई 9-प्लेट स्टिल कूलिङ ग्रिडमा ड्राइभ गर्छ। ग्रिडले 5 मिलिसेकेन्ड भित्र चापलाई विभाजित, चिसो र निभाउँछ, सम्पर्क सतहहरूमा लुगा कम गर्छ।

2. उच्च परिशुद्धता Bimetallic ओभरलोड नियन्त्रण

निरन्तर ओभरलोडहरूले बिस्तारै तार इन्सुलेशनलाई घटाउँछ, गम्भीर आगोको खतरा सिर्जना गर्दछ। PUGAO (मोरा) ले फरक थर्मल विस्तार दरहरू सहित दुई बन्डेड धातुहरू समावेश गरी क्यालिब्रेट गरिएको बाइमेटेलिक स्ट्रिपहरू प्रयोग गर्दछ। निरन्तर ओभरकरेन्टले स्ट्रिपलाई तताउँछ, यसले अनुमानित रूपमा झुक्छ र ट्रिप लिभर ट्रिगर गर्दछ। यो मेकानिकल सेटअपले वास्तविक ओभरलोडहरूको समयमा भरपर्दो अलगाव सुनिश्चित गर्दै छोटो स्टार्टअप स्पाइकहरूका कारण हुने गलत यात्राहरूलाई रोक्छ।

3. स्वचालित स्पट-वेल्डिंग

म्यानुअल आन्तरिक असेम्बलीले चर जडान प्रतिरोध र असंगत यात्रा बिन्दुहरू निम्त्याउन सक्छ। हाम्रो उत्पादन सुविधाले स्वचालित स्पट-वेल्डिङ एकाइहरूले सुसज्जित स्वचालित असेंबली लाइन प्रयोग गर्दछ। आन्तरिक कपर शन्टहरू र ट्रिपिङ मेकानिजमहरूलाई सटीक स्थानहरूमा फिक्स गरेर, हामी वितरण क्याबिनेटहरू भित्र स्थानीयकृत ओभरहेटिंगलाई रोक्न सबै उत्पादन रनहरूमा समान आन्तरिक प्रतिरोध सुनिश्चित गर्छौं।

फिल्ड स्थापना

1. शक्ति स्रोत अलग गर्नुहोस्:सुरक्षा सेटअप। प्राथमिक सौर्य विच्छेदन स्विच वा ब्याट्री आइसोलेसन फ्यूज ब्लक अपस्ट्रीम खोल्नुहोस्। C65 1 पोल DC सर्किट ब्रेकर हार्डवेयर माउन्ट गर्नु अघि आगमन लाइनमा 0V अवस्थित छ भनी प्रमाणित गर्न क्यालिब्रेट गरिएको डिजिटल मल्टिमिटर प्रयोग गर्नुहोस्।

2. DIN रेलमा सुरक्षित गर्नुहोस्:घेरा विधानसभा। ब्रेकरको आधारलाई मानक 35mm DIN रेलमा स्न्याप गर्नुहोस्। टगल ह्यान्डल सञ्चालन गर्दा आन्दोलनलाई रोक्न, माथि र तल्लो वसन्त-लोड रिटेन्सन क्लिपहरू स्थितिमा दृढ रूपमा लक भएको सुनिश्चित गर्नुहोस्।

3. ध्रुवता सूचकहरू पङ्क्तिबद्ध गर्नुहोस्:महत्वपूर्ण कदम। DC ब्रेकरहरू दिशात्मक छन्। टर्मिनल पोर्टहरूको छेउमा स्ट्याम्प गरिएको (+) र (-) सूचकहरू पत्ता लगाउनुहोस्। सकारात्मक आगमन आपूर्ति तार निर्दिष्ट सकारात्मक इनपुट टर्मिनलमा प्रवेश गर्नुपर्छ। यो तार उल्टाउनुले आन्तरिक चुम्बकहरूलाई विद्युतीय चापलाई कुलिङ ग्रिडमा खिच्नबाट रोक्छ।

4. टोक़ कन्डक्टर टर्मिनलहरू:अन्तिम प्रमाणीकरण। स्ट्रिप गरिएको तामा कन्डक्टरहरू सफा रूपमा सुरुङ टर्मिनलहरूमा घुसाउनुहोस्। टर्मिनल स्क्रूलाई २.०–२.५ एनएममा कस्नको लागि क्यालिब्रेट गरिएको टर्क स्क्रू ड्राइभर प्रयोग गर्नुहोस्। ढिलो जडानहरूले स्थानीय तताउने र समयपूर्व थर्मल ट्रिपिङ निम्त्याउँछ।

प्राविधिक र ईन्जिनियरिङ् FAQ

किन यो एकल-पोल DC ब्रेकर मानक AC वितरण लाइनमा प्रयोग गर्न सकिँदैन?

आन्तरिक चाप दमन प्रणाली दिशात्मक स्थायी चुम्बकहरूमा निर्भर गर्दछ। एक AC प्रणालीमा, वर्तमान लगातार प्रति सेकेन्ड 50 वा 60 पटक दिशा बदल्छ। यो एकान्तरण प्रवाहले चापलाई स्टीलको कूलिङ ग्रिडमा भित्र नभई प्लास्टिकको आवरणतिर बाहिरी रूपमा बल पुर्‍याउँछ, जसले शेलको विनाशकारी विफलता निम्त्याउँछ।

यदि फिल्ड स्थापनाको क्रममा तारिङ्गको ध्रुवता संयोगवश उल्टो भयो भने DC ब्रेकरलाई के कारणले तातो वा पग्लिन्छ?

जब ध्रुवता उल्टो हुन्छ, आन्तरिक चुम्बकीय क्षेत्रले विद्युतीय चापलाई कूलिङ ग्रिडबाट टाढा राख्छ र यसलाई सिल्भर मिश्र धातु सम्पर्कहरूमा राख्छ। फँसिएको चापले सुरक्षित रूपमा निभाउनुको सट्टा आन्तरिक संयन्त्र र PA66 पोलिमर आवरणलाई पग्लेर 1,000 डिग्री सेल्सियस भन्दा बढी स्थानीय तापक्रम उत्पन्न गर्छ।

सील गरिएको कम्बाइनर बक्स भित्रको परिवेश परिचालन तापक्रमले थर्मल ट्रिपिङ थ्रेसहोल्डलाई कसरी परिवर्तन गर्छ?

हाम्रो बाईमेटलिक स्ट्रिपहरू 30 डिग्री सेल्सियसको आधारभूत परिवेश तापमानको लागि क्यालिब्रेट गरिएको छ। यदि सील गरिएको वितरण बक्सको भित्री भाग प्रत्यक्ष सूर्यको प्रकाशको कारणले 50 डिग्री सेल्सियससम्म पुग्छ भने, C65 1 पोल DC सर्किट ब्रेकर भित्रको द्विधातु स्ट्रिप पूर्व-तातो हुन्छ, जसले गर्दा यसको स्ट्याम्प गरिएको मूल्याङ्कन गरिएको वर्तमानको लगभग 85% देखि 90% सम्म ट्रिप हुन्छ। उच्च-तापमान वातावरणहरूको लागि, हामी लोड घटाउन वा चयन प्यारामिटरलाई माथितिर समायोजन गर्न सिफारिस गर्छौं।
