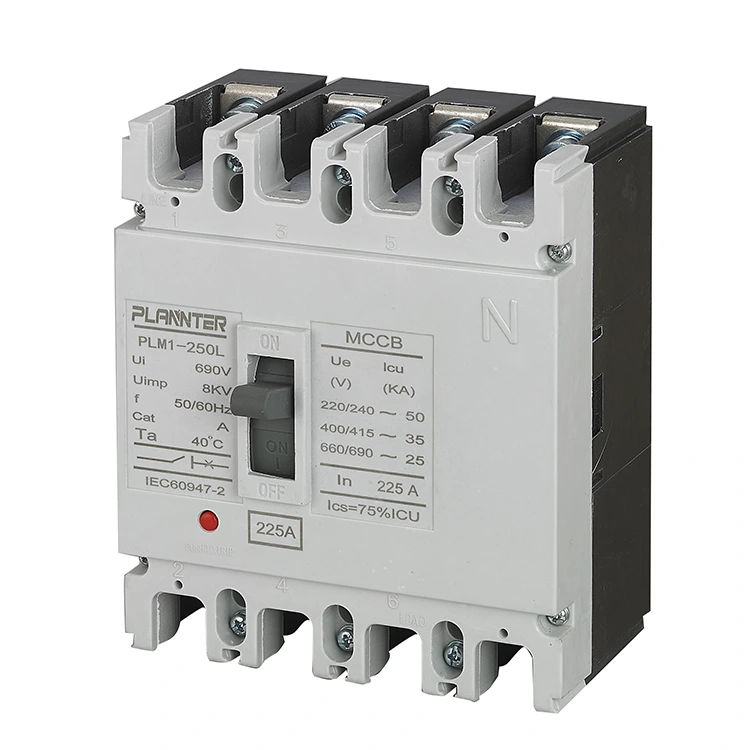

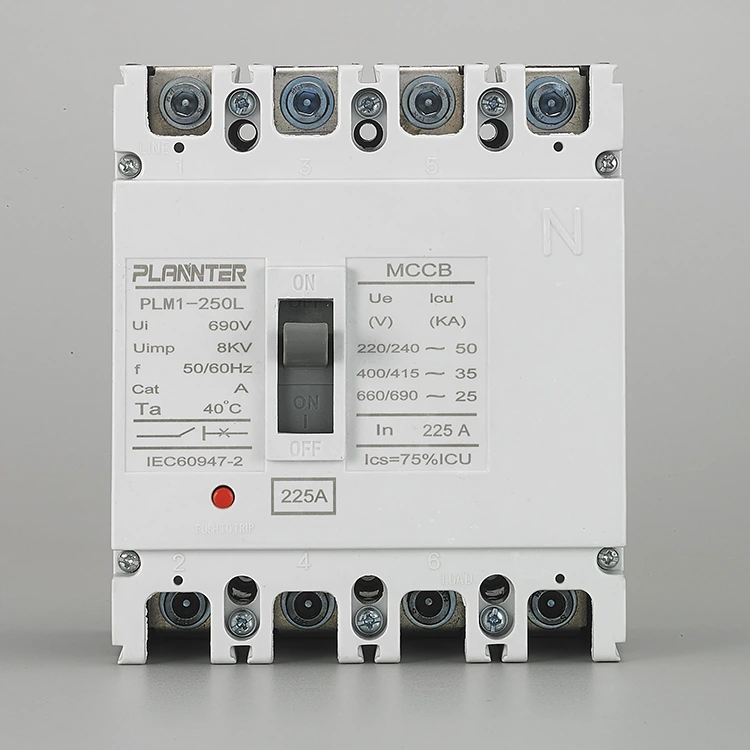

AC 4 पोल मोल्डेड केस सर्किट ब्रेकर 225A

AC 4 पोल मोल्डेड केस सर्किट ब्रेकर 225A के हो?

दAC 4 पोल मोल्डेड केस सर्किट ब्रेकर 225Aतटस्थ रेखा (L1, L2, L3, N) को साथ तीन-चरण सर्किटहरू सुरक्षित गर्न डिजाइन गरिएको एक विशेष विद्युतीय सुरक्षा उपकरण हो। 225 एम्पीयरको लागि मूल्याङ्कन गरिएको, यसले मध्यवर्ती पावर वितरणको लागि मुख्य घटकको रूपमा काम गर्दछ, डाउनस्ट्रीम उपकरणहरूलाई ओभरलोडहरू र सर्ट सर्किटहरूबाट जोगाउँदै कुल प्रणाली अलगाव सुनिश्चित गर्दै।

यसले कसरी काम गर्छ, सञ्चालन गर्छ र डिबग गर्छ

परिचालन संयन्त्र

एकाइले स्पष्ट स्पर्श प्रतिक्रियाको साथ स्पष्ट, उत्तरदायी म्यानुअल अपरेटिङ मेकानिज्म फिचर गर्दछ। ह्यान्डल स्थितिहरू स्पष्ट रूपमा चिन्ह लगाइएका छन्:

• ON:सर्किट बन्द र ऊर्जावान छ।
• बन्द:सर्किट खुला र डि-एनर्जाइज गरिएको छ।
• ट्रिप गरिएको:गल्ती भएको संकेत गर्ने मध्यवर्ती स्थिति।

कार्य सिद्धान्त

AC 4 पोल मोल्डेड केस सर्किट ब्रेकर 225A ले डुअल-लेयर सुरक्षाको लागि थर्मल-चुम्बकीय यात्रा एकाइ प्रयोग गर्दछ:

• थर्मल प्रोटेक्शन (ओभरलोड):उल्टो-समय ट्रिपिङ प्रदान गर्न एक द्विधातु तत्व प्रयोग गर्दछ। ओभरलोड करेन्ट जति बढी हुन्छ, यात्रा त्यति नै छिटो हुन्छ।
• चुम्बकीय संरक्षण (सर्ट सर्किट):उच्च-परिमाण गल्ती धाराहरू (केए को दशौं सम्म) तुरुन्तै खाली गर्न तत्काल प्रतिक्रिया प्रदान गर्दछ।

आयोग र सहायक उपकरण

श्रृंखलाले विशिष्ट अनुप्रयोग आवश्यकताहरूको लागि बलियो विस्तार योग्यता प्रदान गर्दछ। आयोगले तोकिएको स्लटहरूमा आवश्यक एड-अनहरू स्थापना गर्न समावेश गर्दछ:

• सहायक सम्पर्कहरू:ब्रेकरको स्थितिको रिमोट संकेतको लागि।
• शन्ट रिलीज:रिमोट ट्रिपिङ/ब्रेकर खोल्नको लागि अनुमति दिन्छ।
• अन्डरभोल्टेज रिलिज:यदि भोल्टेज सुरक्षित स्तर भन्दा तल झर्छ भने स्वचालित रूपमा ब्रेकर ट्रिप गर्दछ।
• RCD मोड्युल:व्यापक सुरक्षाको लागि पृथ्वी चुहावट सुरक्षा थप्छ।

मुख्य प्राविधिक सुविधाहरू र निर्दिष्टीकरणहरू

क्षमता

को वर्तमान मूल्याङ्कन225A, मध्यवर्ती वितरण लोड लागि उपयुक्त।

पोलहरू

४-पोल (४पी):सर्किटको पूर्ण अलगाव सुनिश्चित गर्दै तीन चरणहरू र तटस्थलाई सुरक्षित गर्दछ।

भोल्टेज

मानक AC वितरण नेटवर्कहरू (सामान्यतया 400V/690V AC) को लागि डिजाइन गरिएको।

यात्रा एकाइ

मानकथर्मल-चुम्बकीयमोडेल भेरियन्टमा निर्भर गर्दै समायोज्य वा निश्चित सेटिङहरूसँग एकाइ।

अवरोध मूल्याङ्कन

उच्च सर्ट-सर्किट ब्रेकिङ क्षमता (आईसीयू) दशौं किलोम्पियरहरू सुरक्षित रूपमा ह्यान्डल गर्न सक्षम।

माउन्ट गर्दै

सुरक्षित प्रयोग गर्दछबोल्ट जडानहरू, उच्च-वर्तमान अनुप्रयोगहरूको लागि भरपर्दो विद्युतीय इन्टरफेस सुनिश्चित गर्दै।

निर्माण

बलियो मोल्डेड केस डिजाइन जुन प्रभाव-प्रतिरोधी र आयामी रूपमा स्थिर छ।

गुणस्तर आश्वासन र वितरण

Pugao Electric मा, हाम्रो सिद्धान्त "दोषहरूलाई अर्को चरणमा जानबाट रोक्नु" हो।

• 100% निरीक्षण:ढुवानी अघि प्रत्येक एकाइले मेकानिकल, विद्युतीय र वातावरणीय परीक्षणहरू पार गर्दछ।
• निर्यात-ग्रेड प्याकेजिङ:AC 4 पोल मोल्डेड केस सर्किट ब्रेकर 225A लामो दूरीको ह्यान्डलिङको सामना गर्न सुरक्षित छ।
• छिटो डेलिभरी:नियमित मोडेलहरू प्राय: सूचीबाट उपलब्ध हुन्छन्, जबकि अनुकूलित अर्डरहरू पुष्टि गरिएको उत्पादन टाइमलाइन पछ्याउँछन्।

<

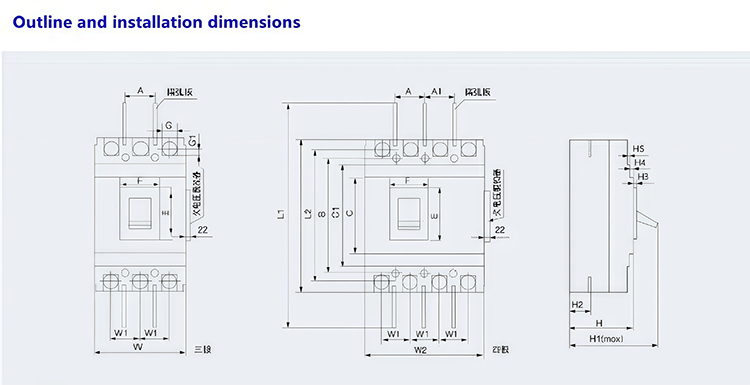

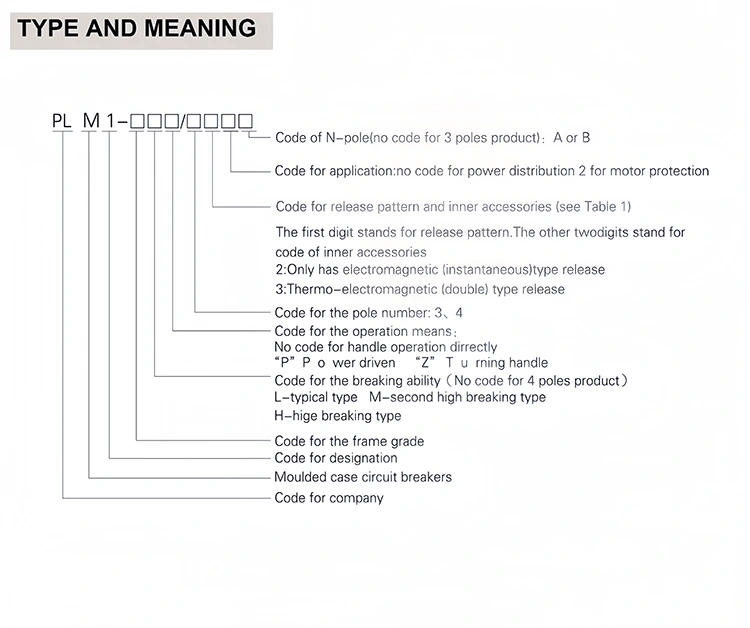

उत्पादन विशिष्टता

FAQ

3-पोलको सट्टा 4-पोल किन प्रयोग गर्ने?

4-पोल ब्रेकरले सबै तीन चरणहरू विच्छेद गर्दछरएकै साथ तटस्थ चालक। यो आवश्यक छ:

• सुरक्षा:मर्मत कर्मचारीहरूको लागि सर्किटको पूर्ण अलगाव सुनिश्चित गर्दछ।
• ब्याकअप पावर सिस्टम:उपयोगिता र जेनेरेटर पावर बीच स्विच गर्दा तटस्थ-देखि-ग्राउन्ड लूपहरू रोक्न ट्रान्सफर स्विचहरू (ATS) को लागि आवश्यक छ।
• हार्मोनिक शमन:गैर-रैखिक लोडहरू (जस्तै VFD र कम्प्युटरहरू) को कारणले गर्दा तटस्थ प्रवाहहरू विरुद्ध सुरक्षा गर्दछ।

भोल्टेज मूल्याङ्कन के हो?

दAC 4 पोल मोल्डेड केस सर्किट ब्रेकर 225Aसामान्यतया मानक औद्योगिक वितरण भोल्टेजहरूको लागि मूल्याङ्कन गरिन्छ, सामान्यतया समर्थन400V देखि 690V एसीप्रणालीहरू। सटीक मूल्याङ्कन गरिएको परिचालन भोल्टेज (Ue) र इन्सुलेशन भोल्टेज (Ui) को लागि कृपया एकाइमा निर्दिष्ट नेमप्लेटलाई सन्दर्भ गर्नुहोस्।

यात्रा एकाइ प्रकार के हो?

मानक मोडेलहरू प्रयोग गर्दछथर्मल-चुम्बकीय यात्रा एकाइ:

• थर्मल:बिमेटेलिक स्ट्रिप प्रयोग गरेर ओभरलोडहरू विरुद्ध उल्टो-समय सुरक्षा प्रदान गर्दछ।
• चुम्बकीय:छोटो सर्किट विरुद्ध तत्काल सुरक्षा प्रदान गर्दछ।

नोट: अधिक सटीक सेटिङहरूको लागि इलेक्ट्रोनिक यात्रा एकाइहरू उपलब्ध हुन सक्छ।

तोड्ने क्षमता के हो?

ब्रेकिङ क्षमता (आईसीयू) विशिष्ट मोडेल भेरियन्टमा भिन्न हुन्छ तर मध्यवर्ती वितरणको विशिष्ट महत्त्वपूर्ण त्रुटि प्रवाहहरू ह्यान्डल गर्न डिजाइन गरिएको हो। दAC 4 पोल मोल्डेड केस सर्किट ब्रेकर 225Aसामान्यतया बाट ब्रेकिङ क्षमता प्रदान गर्दछ25kA 85kA सम्म(400V मा), यसले क्षति बिना सर्ट सर्किटहरू सुरक्षित रूपमा अवरोध गर्न सक्छ भन्ने सुनिश्चित गर्दै।
