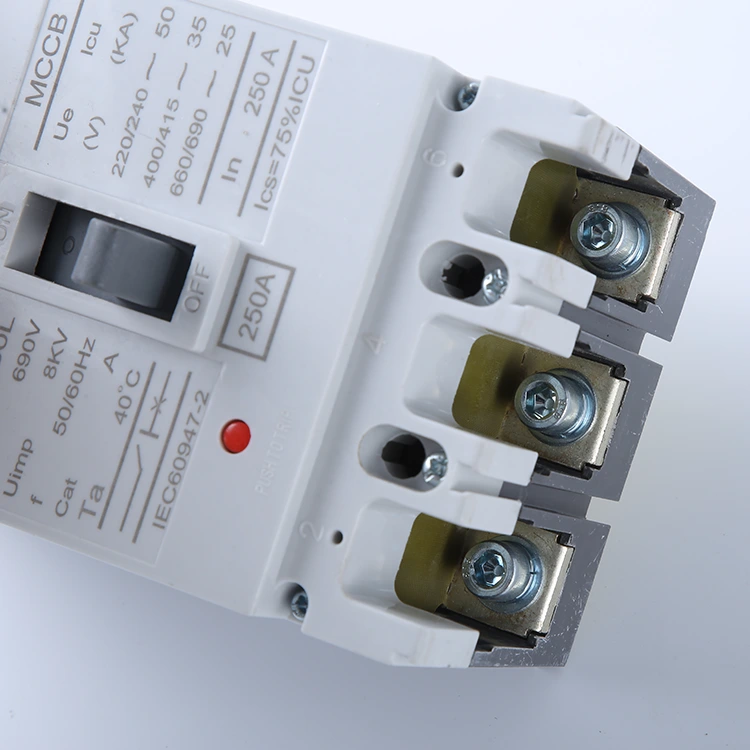

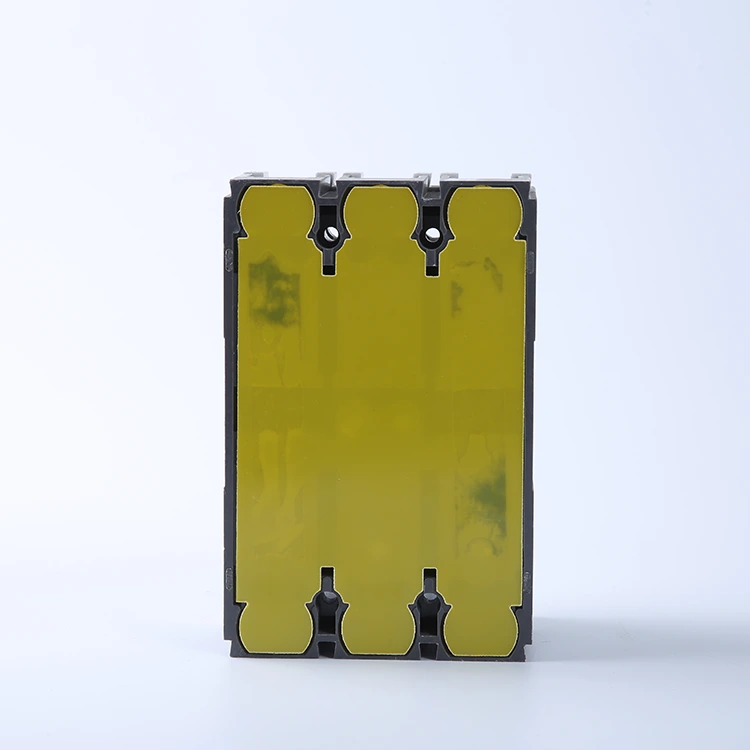

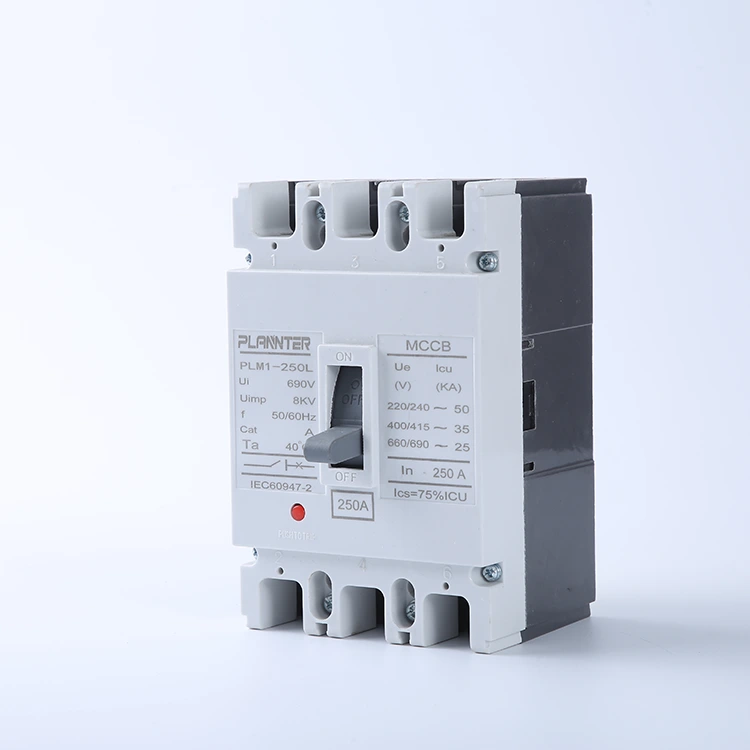

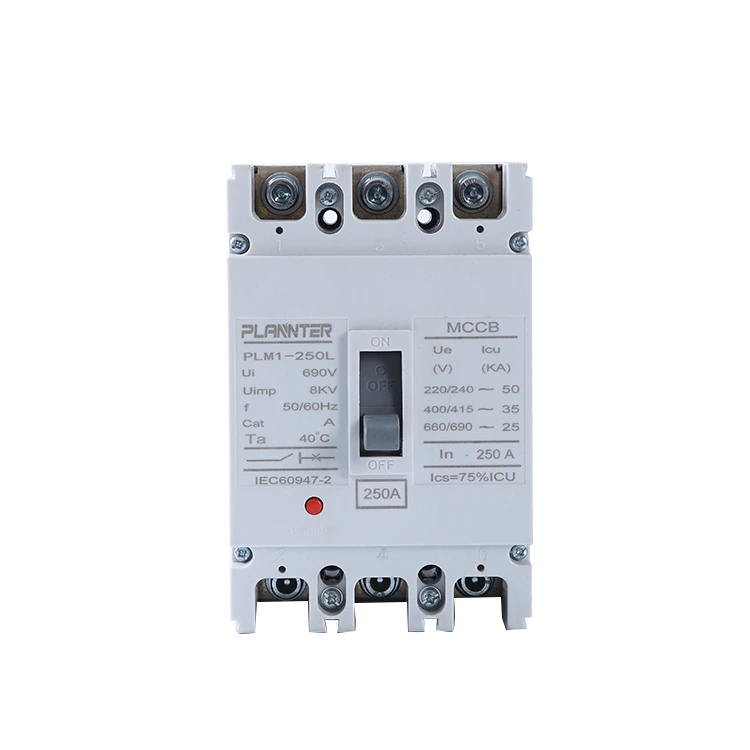

AC उच्च भोल्टेज मोल्डेड केस सर्किट ब्रेकर

एAC उच्च भोल्टेज मोल्डेड केस सर्किट ब्रेकरउच्च वर्तमान भार र चरम छोटो-सर्किट परिस्थितिहरू ह्यान्डल गर्न डिजाइन गरिएको एक बलियो सर्किट सुरक्षा उपकरण हो। यसले तपाईंको पावर प्रणालीको लागि "अन्तिम रक्षा" को रूपमा कार्य गर्दछ, गम्भीर गल्ती अवस्थाहरूमा पनि अवरोध सुनिश्चित गर्दै।

चाप-प्रतिरोधी र प्रभाव-प्रतिरोधी सामग्रीहरूसँग निर्मित, यी ब्रेकरहरूले आयामी रूपमा स्थिर प्रदर्शन प्रदान गर्दछ, तिनीहरूलाई ठूला-ठूला सञ्चालनहरूको लागि पावर कन्ट्रोल क्याबिनेटहरू भित्र भरपर्दो कोर बनाउँछ।

मुख्य सुविधाहरू र निर्दिष्टीकरणहरू

भोल्टेज दायरा

रेटेड अपरेटिङ भोल्टेज:एसी 400V/690V; AC हाई भोल्टेज मोल्डेड केस सर्किट ब्रेकर औद्योगिक-ग्रेड उच्च-भोल्टेज पावर वितरण अनुप्रयोगहरूको लागि उपयुक्त छ र तीन-चरण, तीन-तार प्रणालीहरूलाई समर्थन गर्दछ।

इन्सुलेशन प्रदर्शन:उच्च-भोल्टेज वातावरणमा इन्सुलेशन सुरक्षा सुनिश्चित गर्दै, 3000V पावर-फ्रिक्वेन्सी भोल्टेज र 8kV आवेगले भोल्टेज सामना गर्न सक्ने सुविधा दिन्छ।

ब्रेकिङ क्षमता

अल्टिमेट सर्ट सर्किट ब्रeaking क्षमता:Icu 65kA–100kA सम्म पुग्छ, जसले चरम सर्ट-सर्किट गल्तीहरूमा द्रुत सर्किट अवरोधलाई प्रणालीको अन्तिम रक्षा लाइनको रूपमा सेवा गर्न सक्षम पार्छ।

सेवा सर्ट सर्किट ब्रेकिङ क्षमता:Ics ≥ 50kA, धेरै गल्ती अवरोधहरू पछि पनि यन्त्रलाई सञ्चालनमा रहन अनुमति दिन्छ, जसले गर्दा मर्मत लागत घटाउँछ।

हालको मूल्याङ्कनहरू

हालको मूल्याङ्कन:250A–1600A को दायरा कभर गर्दछ, 250A, 400A, 630A, 800A, 1000A, 1250A, र 1600A जस्ता मानक विनिर्देशहरूलाई समर्थन गर्दै विभिन्न लोड आवश्यकताहरू समायोजन गर्न।

समायोज्य यात्रा सेटिङहरू:80%-100% In को थर्मल यात्रा दायरा र 4-10 In को चुम्बकीय यात्रा दायरा, उपद्रव ट्रिपिङ रोक्न चयनात्मक सुरक्षा सक्षम पार्दै।

सञ्चालन सर्तहरू

परिवेशको तापक्रम:-25°C देखि +70°C, औद्योगिक वातावरणमा चरम तापमान उतार-चढाव सामना गर्न सक्षम।

माउन्ट गर्ने विधि:निश्चित वा फिर्ता योग्य प्रकार; तेर्सो/ठाडो बसबार जडानहरूलाई समर्थन गर्दछ र मानक वितरण क्याबिनेट स्थापना आयामहरूसँग उपयुक्त छ।

संरक्षण वर्ग:IP20 (क्याबिनेट स्थापनाको लागि); आवास उच्च-तापमान-प्रतिरोधी, प्रभाव-प्रतिरोधी ईन्जिनियरिङ् प्लास्टिकबाट निर्माण गरिएको हो र IEC 60947-2 मानकको पालना गर्दछ।

मुख्य भिन्नताहरू: कम भोल्टेज बनाम उच्च भोल्टेज ब्रेकरहरू

कम भोल्टेज (LV) र उच्च भोल्टेज (HV) सुरक्षा बीचको भिन्नता बुझ्न तपाईंको पावर वितरण प्रणालीको लागि सही उपकरण चयन गर्न महत्त्वपूर्ण छ। यहाँ तिनीहरू कसरी तुलना गर्छन्:

कम भोल्टेज (LV) ब्रेकरहरू

• भोल्टेज दायरा:सामान्यतया **1000V AC** सम्मका प्रणालीहरूको लागि मूल्याङ्कन गरिन्छ। साझा मूल्याङ्कनमा आवासीय र हल्का व्यावसायिक प्रयोगको लागि 240V र 400V समावेश छ।
• आवेदनहरू:व्यापक रूपमा घरेलु वितरण बोर्डहरू, साना व्यावसायिक भवनहरू, र अन्तिम सर्किट सुरक्षा (प्रकाश, सकेटहरू) मा प्रयोग गरिन्छ।
• आकार र जटिलता:सामान्यतया कम्प्याक्ट (जस्तै, MCBs) र डिजाइनमा सरल, जटिल चाप नियन्त्रण प्रणाली बिना आधारभूत ओभरलोड र सर्ट-सर्किट सुरक्षामा केन्द्रित।

उच्च भोल्टेज (HV) ब्रेकरहरू

• भोल्टेज दायरा:मध्यम देखि उच्च भोल्टेज प्रणालीहरूका लागि डिजाइन गरिएको, प्रायः **3.3kV देखि 72.5kV** वा उच्च सम्म।
• चाप निभाउने:किनभने उच्च भोल्टेजले शक्तिशाली आर्कहरू सिर्जना गर्दछ, यी ब्रेकरहरू (जस्तै हाम्रोAC उच्च भोल्टेज मोल्डेड केस सर्किट ब्रेकर) भ्याकुम बोतलहरू, SF6 ग्यास, वा विशेष ग्रिडहरू जस्ता उन्नत चाप-शमन प्रविधिहरू आवश्यक पर्दछ, प्रवाहलाई सुरक्षित रूपमा अवरोध गर्न।
• आवेदनहरू:भारी औद्योगिक प्लान्टहरू, पावर उत्पादन स्टेशनहरू, ठूला ट्रान्सफर्मरहरू, र मुख्य वितरण फिडरहरूको लागि आवश्यक छ जहाँ विश्वसनीयता महत्वपूर्ण छ।
• संरक्षण:सटीक चयनात्मक समन्वय र रिमोट कन्ट्रोल क्षमताहरूको लागि प्रायः परिष्कृत इलेक्ट्रोनिक यात्रा एकाइहरूसँग सुसज्जित।

उच्च भोल्टेज सर्किट ब्रेकर को प्रकार के हो?

उच्च-भोल्टेज सर्किट ब्रेकरहरूलाई तिनीहरूले विद्युतीय चाप निभाउन प्रयोग गर्ने माध्यमद्वारा वर्गीकृत गरिन्छ। प्रणाली सुरक्षा र दक्षताको लागि सही प्रकार छनोट आवश्यक छ।

भ्याकुम सर्किट ब्रेकर (VCB)

• सिद्धान्त:चाप शमन गर्ने र इन्सुलेट गर्ने माध्यमको रूपमा भ्याकुम (प्रेसर <10⁻⁴ Pa) प्रयोग गर्दछ। ग्यास अणुहरूको अनुपस्थितिले चापलाई आफैंलाई टिकाउन धेरै गाह्रो बनाउँछ।
• मुख्य विशेषताहरु:कम्प्याक्ट आकार, लामो सेवा जीवन, र मर्मत-मुक्त सञ्चालन। तिनीहरू पर्यावरण अनुकूल छन् किनभने तिनीहरू ग्यास वा तेल प्रयोग गर्दैनन्।
• आवेदन:मध्यम भोल्टेज (40.5kV सम्म) इनडोर स्विचगियर अनुप्रयोगहरूमा प्रमुख।

SF6 सर्किट ब्रेकर

• सिद्धान्त:सल्फर हेक्साफ्लोराइड (SF6) ग्यास प्रयोग गर्दछ, जसको इन्सुलेट शक्ति ~ 2.5x हावा र चाप-शमन क्षमता ~ 100x हावा भन्दा राम्रो छ।
• मुख्य विशेषताहरु:उच्च भोल्टेज (HV) र अतिरिक्त-उच्च भोल्टेज (EHV) प्रसारण नेटवर्कहरूमा उत्कृष्ट प्रदर्शन। तिनीहरू भरपर्दो छन् तर ग्यास चुहावट रोक्न कडा सील चाहिन्छ।
• आवेदन:सबस्टेशनहरू र बाहिरी उच्च-भोल्टेज प्रसारण लाइनहरूमा व्यापक रूपमा प्रयोग गरिन्छ (72.5kV माथि)।

एयर ब्लास्ट सर्किट ब्रेकर

• सिद्धान्त:कम्प्रेस गरिएको हावाको उच्च-दबाव ब्लास्ट प्रयोग गर्दछ चाप बाहिर उडाउन, चिसो र छिटो निभाउन।
• मुख्य विशेषताहरु:छिटो सञ्चालन र आगो-सुरक्षित (तेल छैन)। यद्यपि, तिनीहरू शोरमा छन् र एक जटिल एयर कम्प्रेसर प्रणाली चाहिन्छ।
• आवेदन:ऐतिहासिक रूपमा धेरै उच्च भोल्टेज (EHV) प्रणालीहरूको लागि प्रयोग गरिन्छ, यद्यपि आधुनिक ग्रिडहरूमा SF6 र VCBs द्वारा प्रतिस्थापन गरिएको छ।

AC उच्च भोल्टेज MCCB कहाँ फिट हुन्छ?

जबकि VCBs र SF6 ब्रेकरहरूले प्रसारण-स्तर भोल्टेजहरू ह्यान्डल गर्छन्एसी उच्च भोल्टेज MCCBऔद्योगिक मध्यम-भोल्टेज वितरणको लागि इन्जिनियर गरिएको छ (जस्तै, 690V देखि 3.6kV)। यसले मानक कम-भोल्टेज ब्रेकरहरू र ठूलो उच्च-भोल्टेज स्विचगियरहरू बीचको खाडललाई कम गर्छ, भारी मेसिनरी र पावर केन्द्रहरूको लागि बलियो सुरक्षा प्रदान गर्दछ।

FAQ

भोल्टेज मूल्याङ्कन (Un) के हो?

हाम्रो लागि मूल्याङ्कन गरिएको परिचालन भोल्टेज (अन)एसी उच्च भोल्टेज MCCBसामान्यतया **690V AC** सम्मको दायरा हुन्छ। यो मूल्याङ्कनले ब्रेकरले उच्च भोल्टेज औद्योगिक वातावरण, जस्तै ठूला पावर सेन्टरहरू र भारी मेसिनरीहरूमा सर्किटहरू सुरक्षित रूपमा सञ्चालन गर्न र अलग गर्न सक्ने सुनिश्चित गर्दछ।

के म ट्रान्सफर्मर प्राथमिक पक्षको लागि मानक MCCB प्रयोग गर्न सक्छु?

हो, तर यसलाई सावधानीपूर्वक चयन चाहिन्छ। ब्रेकरले ट्रिपिङ बिना ट्रान्सफर्मरको इनरश करन्ट ह्यान्डल गर्नुपर्छ। हाम्रोएसी उच्च भोल्टेज MCCBशृङ्खलाले समायोज्य चुम्बकीय यात्रा सेटिङहरू (जस्तै, 4-10 पटक भित्र), तपाईंलाई अझै पनि छोटो-सर्किट सुरक्षा प्रदान गर्दा इनरश करन्टहरू सहन गर्न पर्याप्त थ्रेसहोल्ड सेट गर्न अनुमति दिन्छ।

सामान्य वर्तमान दायरा के हो?

उच्च भोल्टेज मोल्डेड केस सर्किट ब्रेकरहरूले सामान्यतया मानक लघु ब्रेकरहरूको तुलनामा उच्च एम्पेरेज आवश्यकताहरू कभर गर्दछ। हाम्रो दायरा सामान्यतया बाट फैलिएको छ250A 2500A सम्म, तिनीहरूलाई मुख्य वितरण फिडरहरू र ठूला औद्योगिक भारहरूको लागि उपयुक्त बनाउँदै।

तिनीहरू फ्यूजहरूबाट कसरी फरक छन्?

• रिसेट गर्न मिल्ने:फ्यूजको विपरीत जुन गल्ती पछि प्रतिस्थापन गर्नुपर्छ, एक MCCB ट्रिप पछि रिसेट गर्न सकिन्छ।
• समायोज्यता:MCCB ले समायोज्य यात्रा सेटिङहरू (थर्मल र चुम्बकीय) को लागि अनुमति दिन्छ, सटीक सुरक्षा समन्वय प्रदान गर्दछ जुन निश्चित फ्यूजहरूले प्रदान गर्न सक्दैन।
• स्विच गर्दै:MCCB ले मर्मतका लागि पावर विच्छेद गर्न म्यानुअल स्विचको रूपमा काम गर्न सक्छ।

यदि मैले DC प्रणालीमा AC ब्रेकर प्रयोग गरेमा के हुन्छ?

यस्तो नगर्नु होला।AC ब्रेकरहरू विद्युतीय चाप निभाउन वैकल्पिक वर्तमान क्रसिङ शून्यमा भर पर्छन्। DC प्रवाहले शून्य पार गर्दैन, यसको मतलब चाप निभ्दैन र आगो वा विस्फोट हुन सक्छ। तपाईंले DC अनुप्रयोगहरूको लागि विशेष रूपमा मूल्याङ्कन गरिएको ब्रेकर प्रयोग गर्नुपर्छ।

तपाईं कसरी सुरक्षित रूपमा उच्च-भोल्टेज MCCB प्रतिस्थापन गर्नुहुन्छ?

सुरक्षा सर्वोपरि छ। यी चरणहरू पालना गर्नुहोस्:

1. डि-एनर्जी:अपस्ट्रीम बिजुली आपूर्ति बन्द गर्नुहोस् र शून्य भोल्टेज प्रमाणित गर्नुहोस्।
2. तालाबन्दी/ट्यागआउट:आकस्मिक पुन: ऊर्जालाई रोक्नको लागि लकआउट उपकरणहरू लागू गर्नुहोस्।
3. विच्छेदन:लाइन हटाउनुहोस् र केबलहरू लोड गर्नुहोस् (र लागू भएमा तटस्थ)।
4. बदल्नुहोस्:पुरानो एकाइ अनमाउन्ट गर्नुहोस् र नयाँ स्थापना गर्नुहोस्AC उच्च भोल्टेज मोल्डेड केस सर्किट ब्रेकर, सबै जडानहरू निर्माताको विशिष्टताहरूमा टर्क गरिएको सुनिश्चित गर्दै।
