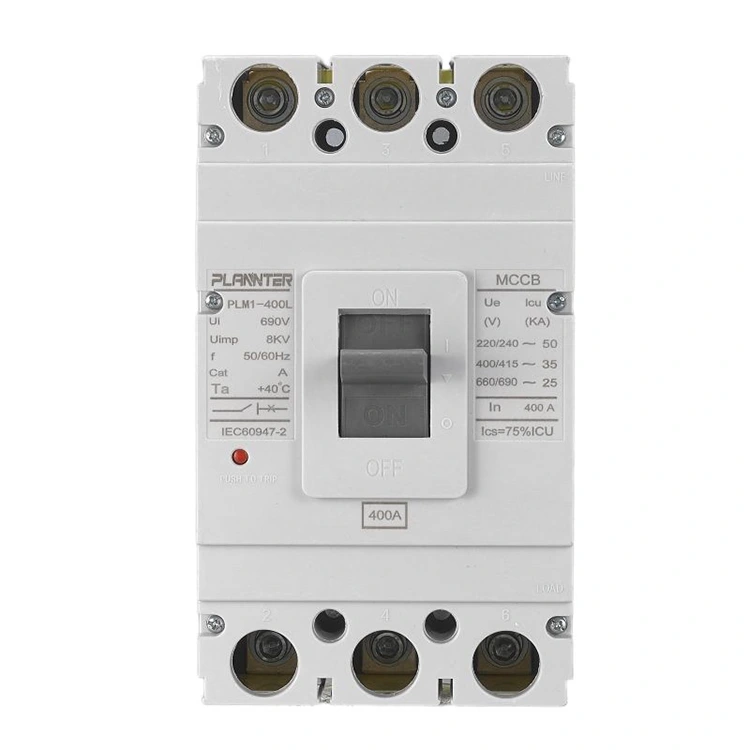

इलेक्ट्रिकल 400A AC मोल्डेड केस सर्किट ब्रेकर

इलेक्ट्रिकल 400A AC MCCB को प्राविधिक विवरणहरू

• मूल्याङ्कन गरिएको वर्तमान (मा):400A
• मूल्याङ्कन गरिएको परिचालन भोल्टेज (Ue):AC 400V / 415V
• मूल्याङ्कन इन्सुलेशन भोल्टेज (Ui):AC 800V सम्म
• मूल्याङ्कन गरिएको आवृत्ति:५०/६० हर्ट्ज
• पोलहरूको संख्या:3P / 4P वैकल्पिक
• ब्रेकिङ क्षमता (ICU):50kA - 65kA (IEC 60947-2)
• मूल्याङ्कन गरिएको सेवा ब्रेकिङ क्षमता (आईसीएस):Icu को 75% - 100%
• यात्रा एकाइ प्रकार:थर्मल-चुम्बकीय / इलेक्ट्रोनिक (वैकल्पिक)
• यात्रा विशेषताहरु:समायोज्य ओभरलोड र निश्चित/समायोज्य सर्ट-सर्किट सुरक्षा
• यान्त्रिक जीवन:≥ 10,000 कार्यहरू
• विद्युतीय जीवन:≥ २०,००० सञ्चालन
• सम्पर्क सामग्री:चाँदी-टिन अक्साइड मिश्र धातु
• स्थापना विधि:निश्चित माउन्टिङ
• जडान प्रकार:अगाडि / पछाडि जडान वैकल्पिक
• सञ्चालन संयन्त्र:वैकल्पिक मोटर चालित संयन्त्रको साथ म्यानुअल सञ्चालन
• सुरक्षा स्तर:IP20 (संलग्नता संग उच्च)
• परिवेशको तापक्रम:-5°C देखि +40°C
• मानक अनुपालन:IEC 60947-2, ISO9001

उत्पादन विशेषताहरु:

√ ब्रेकिङ क्षमता 65 kA पुग्छ

√ 400 A परिचालन वर्तमान रेटिंग

√ कम प्रतिबाधा चाँदी मिश्र धातु बनेको सम्पर्कहरू

√ उच्च गति चार-बार लिंकेज प्रणाली

√ कम्प्याक्ट निर्माण, सीधा स्थापना

√ कडा लूप प्रतिरोध प्रमाणीकरण पास गर्दछ

√ स्वचालित उत्पादनले एकरूपता कायम राख्छ

√ तत्काल सर्ट-सर्किट अवरोध

√ भरपर्दो डाउनस्ट्रीम सर्किट सुरक्षा

√ कम मर्मत आवश्यकताहरु संग लागत-कुशल

400A AC MCCB का मुख्य फाइदाहरू

उच्च वर्तमान ह्यान्डलिंग:

• ठूला विद्युतीय प्रणालीहरूमा भारी भारहरू व्यवस्थापन गर्न 400A मा मूल्याङ्कन गरियो
• मुख्य प्यानल र डाउनस्ट्रीम उपकरणहरूको विश्वसनीय सञ्चालन समर्थन गर्दछ

समायोज्य यात्रा सेटिङहरू:

• थर्मल-चुम्बकीय यात्रा एकाइले ओभरलोड र सर्ट सर्किट सुरक्षाको लागि ठीक समायोजनलाई अनुमति दिन्छ
• लोड प्रकार र अनुप्रयोग परिदृश्यमा आधारित सुरक्षा अनुकूलन गर्दछ

उच्च ब्रेकिंग क्षमता:

• IEC 60947-2 मापदण्ड प्रति 50-65 kA को अल्टिमेट ब्रेकिङ क्षमता (ICU)
• उपकरण र केबलहरू जोगाउनको लागि गम्भीर गल्ती धाराहरू द्रुत रूपमा अवरोध गर्दछ

कम्प्याक्ट डिजाइन:

• परम्परागत फ्रेम सर्किट ब्रेकरहरूको तुलनामा स्पेस-बचत समाधान
• प्यानल बोर्डहरू र पावर वितरण एकाइहरूमा स्थापना र मर्मत गर्न सजिलो

बहुमुखी सामान:

• वैकल्पिक सहायक सम्पर्कहरू, शन्ट यात्राहरू, र प्रणाली एकीकरणको लागि अलार्म मोड्युलहरू
• विभिन्न नियन्त्रण र निगरानी सेटअप संग उपयुक्त

स्थायित्व र विश्वसनीयता:

• परिशुद्ध मुद्रांकन र लेजर वेल्डिंगको साथ सिल्भर-टिन अक्साइड मिश्र धातु सम्पर्कहरू
• 20,000 चक्र भन्दा बढी विद्युतीय जीवन र 35 माइक्रो-ओम अन्तर्गत कम सम्पर्क प्रतिरोध
• उन्नत असेंबली र क्यालिब्रेसनले निरन्तर सञ्चालन बल र प्रदर्शन सुनिश्चित गर्दछ

परिष्कृत सुरक्षा:

• उच्च पारगम्यता सिलिकन स्टील चुम्बकीय जुवा उप-10ms सर्ट-सर्किट यात्रा प्रतिक्रिया सुनिश्चित गर्दछ
• टर्क-क्यालिब्रेट टर्मिनल स्क्रू र लूप प्रतिरोध प्रमाणिकरणको साथ १००% कारखाना निरीक्षण
• विद्युतीय त्रुटिहरू र वर्धित कर्मचारी सुरक्षा विरुद्ध विश्वसनीय सुरक्षा

FAQ

400A MCCB को मुख्य आवेदन के हो?

• इलेक्ट्रिकल 400A AC मोल्डेड केस सर्किट ब्रेकर औद्योगिक, व्यावसायिक, र ठूला आवासीय प्रणालीहरूको लागि मुख्य पावर वितरण प्यानलहरूमा प्रयोग गरिन्छ।
• सर्किटहरूलाई ओभरलोडहरू, सर्ट सर्किटहरू, र दोष प्रवाहहरूबाट सुरक्षित गर्दछ।
• डाउनस्ट्रीम उपकरणहरू जस्तै मोटरहरू, ट्रान्सफर्मरहरू, र ठूला उपकरणहरूको भरपर्दो सञ्चालन सुनिश्चित गर्दछ।

के 400A यात्रा सेटिङ समायोज्य छ?

• हो, MCCB ले समायोज्य सेटिङहरूको साथ थर्मल-चुम्बकीय यात्रा एकाइको सुविधा दिन्छ।
• लोड प्रकार र सुरक्षा आवश्यकताहरूमा आधारित अनुकूलन अनुमति दिन्छ।
• प्रभावकारी सुरक्षा कायम राख्दा उपद्रव ट्रिपिङ रोक्न मद्दत गर्दछ।

3P र 4P 400A MCCBs बीच के भिन्नता छ?

• 3P MCCB: तटस्थ रेखा अभंग छोडेर, तीन-चरण सर्किटहरू सुरक्षित गर्दछ।
• 4P MCCB: पूर्ण विच्छेदन प्रदान गर्दै, तीन-चरण सर्किटहरू र तटस्थ रेखालाई सुरक्षित गर्दछ।
• चयन प्रणाली आवश्यकताहरू र सुरक्षा मापदण्डहरूमा निर्भर गर्दछ।

400A MCCB को लागि मैले कुन केबल साइज प्रयोग गर्नुपर्छ?

• केबल आकार स्थापना प्रकार, इन्सुलेशन सामग्री, र स्वीकार्य भोल्टेज ड्रप मा निर्भर गर्दछ।
• सामान्यतया, 400A MCCBs 120 mm² देखि 185 mm² तामा कन्डक्टर सम्मका केबलहरूसँग जोडिएको हुन्छ।
• विशेष परियोजना अवस्थाहरूमा आधारित सटीक सिफारिसहरूको लागि Pugao इलेक्ट्रिकसँग परामर्श गर्नुहोस्।

400A MCCB कति पटक परीक्षण गर्नुपर्छ?

• आवधिक निरीक्षण सिफारिस गरिन्छ, सामान्यतया हरेक 6-12 महिनामा महत्वपूर्ण प्रणालीहरूको लागि।
• मेकानिकल सञ्चालन, यात्रा प्रतिक्रिया, र जडान अखण्डता लागि परीक्षण।
• इलेक्ट्रिकल 400A AC मोल्डेड केस सर्किट ब्रेकरले यसको सेवा जीवनभर भरपर्दो सुरक्षा कायम राख्छ भन्ने सुनिश्चित गर्दछ।
