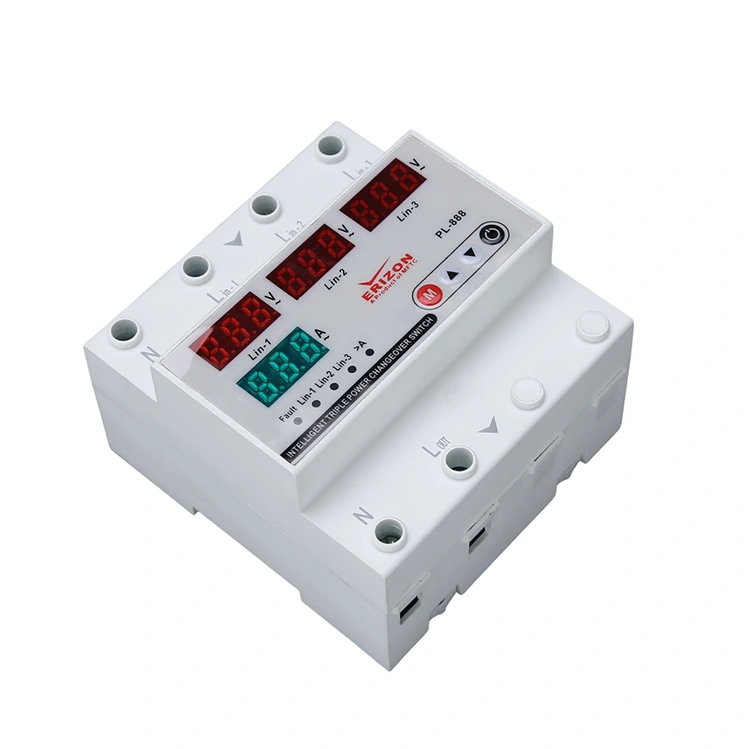

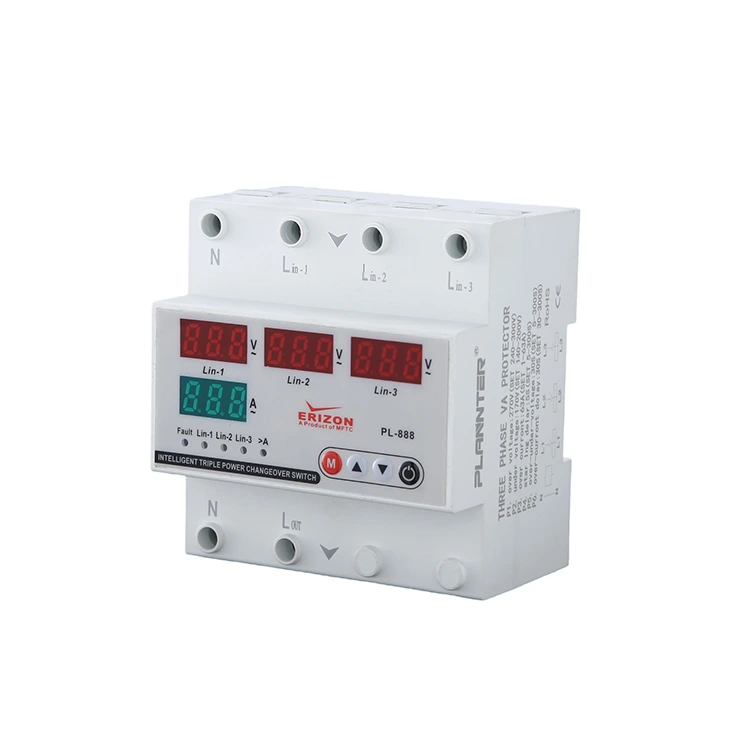

३ चरण चार-डिस्प्ले भोल्टेज प्रोटेक्टर

यो 3 फेज फोर-डिस्प्ले भोल्टेज प्रोटेक्टरले ओभर-भोल्टेज, अन्डर-भोल्टेज, ओभर-करेन्ट सुविधा दिन्छ। विशेष मिटरिङ चिपको प्रयोगले विद्युतीय मापदण्डहरू जस्तै पावर र ऊर्जा खपतको मापन त्रुटि ±1% भित्र छ भनी सुनिश्चित गर्दछ। यो वास्तविक-समय निगरानी, ​​वर्तमान, र भोल्टेज मानहरूको लागि डुअल-स्क्रिन LCD डिस्प्लेसँग सुसज्जित छ। र यसले विभिन्न परिदृश्यहरूको आवेदन आवश्यकताहरू पूरा गर्न ओभरभोल्टेज/अन्डरभोल्टेज थ्रेसहोल्ड, ओभरकरेन्ट मूल्य र कार्य ढिलाइ समयलाई पनि अनुकूलित गर्न सक्छ।

फाइदाहरू

1. विद्युतीय उपकरणहरूको सुरक्षा गर्नुहोस् र विद्युतीय उपकरणहरूको सेवा जीवन लम्ब्याउनुहोस्: आधुनिक घरायसी उपकरणहरू जस्तै फ्रिज, एयर कन्डिसनर, टेलिभिजन, कम्प्युटर र यस्तै। ओभरभोल्टेज, जसले सर्किट बोर्ड, मोटर वा उपकरणको अन्य मुख्य कम्पोनेन्टहरू जलाउन सक्छ, वा आगो निम्त्याउन सक्छ। ओभरभोल्टेज: सर्किट बोर्ड, मोटर वा उपकरणको अन्य मुख्य भागहरू जलाउन सक्छ। उदाहरणका लागि, कम्प्युटर पावर मोड्युलहरू वा एयर कन्डिसनर कम्प्रेसरहरू ओभर-भोल्टेज अन्तर्गत अति तताउने सम्भावना हुन्छ, र आगो पनि निम्त्याउँछ। अन्डरभोल्टेज: यसले उपकरणलाई सामान्य रूपमा सुरू गर्न वा अनियमित रूपमा चलाउन असफल हुन सक्छ। 3 फेज फोर-डिस्प्ले भोल्टेज प्रोटेक्टर स्थापना गरेर, तपाईंले ठूला उपकरणहरू, सर्भरहरू, र यस्तै अन्यमा हुने क्षतिलाई रोक्न, असामान्य भोल्टेजको घटनामा बिजुली आपूर्ति तुरुन्तै काट्न सक्नुहुन्छ।

2. बिजुली सुरक्षा बढाउनुहोस् र सुरक्षा दुर्घटनाहरू रोक्नुहोस्: असामान्य भोल्टेजले विद्युतीय उपकरणहरूलाई मात्र हानि गर्दैन, तर सुरक्षा दुर्घटनाहरू पनि निम्त्याउन सक्छ। उदाहरणका लागि, अत्यधिक भोल्टेजले तार इन्सुलेशन बिग्रन सक्छ, सर्ट सर्किट वा आगोको जोखिम बढाउँछ। अन्डर-भोल्टेजले मोटरको ओभर तात्ने, लाइन ओभरलोड वा बिजुली आगो निम्त्याउँछ।

3. लागत-प्रभावी, कम लागत: 3 चरण चार-डिस्प्ले भोल्टेज संरक्षक किफायती, स्थापना गर्न सजिलो, कम मर्मत लागत। यदि तपाईंले स्थापना गर्नुभएन भने यो उपकरण विद्युतीय मर्मत वा प्रतिस्थापन लागतहरूको कारणले गर्दा असामान्य भोल्टेजको कारणले अवस्थित हुनेछ। थप रूपमा, यो संरक्षकसँग स्वचालित रिकभरी प्रकार्य छ, जसले प्रयोगकर्ताको म्यानुअल अपरेशनलाई कम गर्छ र सुरक्षित र अधिक सुविधाजनक छ।

तपाईंको औद्योगिक र व्यावसायिक विद्युतीय प्रणालीहरूको दीर्घायु सुनिश्चित गर्नुहोस्३ चरण चार-डिस्प्ले भोल्टेज प्रोटेक्टर। बलियो तीन-चरण नेटवर्कहरूको लागि डिजाइन गरिएको, यो यन्त्रले द्रुत सुरक्षाको साथ सटीक मिटरिङ संयोजन गर्दछ। विशेष मिटरिङ चिप प्रयोग गरेर, यसले शक्ति र ऊर्जाको निगरानीमा उच्च शुद्धताको ग्यारेन्टी दिन्छ, महँगो मेसिनरी र पूर्वाधारमा हुने क्षतिलाई रोक्नको लागि यसलाई महत्त्वपूर्ण घटक बनाउँछ।

मुख्य कार्य र सुविधाहरू

3-फेज फोर-डिस्प्ले भोल्टेज प्रोटेक्टरले के गर्छ?

अनिवार्य रूपमा, यसले तपाईंको विद्युतीय वितरण बक्सको लागि "संरक्षक" को रूपमा कार्य गर्दछ। यसले लगातार बिजुली आपूर्ति निगरानी गर्दछ र यदि असुरक्षित अवस्थाहरू पत्ता लाग्यो भने स्वचालित रूपमा बिजुली काट्छ। यसले महँगो मर्मतलाई रोक्छ र भोल्टेज अस्थिरतासँग सम्बन्धित जोखिमहरू कम गरेर सुरक्षा बढाउँछ।

"चार-डिस्प्ले" को अर्थ के हो?

उपकरण एक दोहोरो-स्क्रिन LCD इन्टरफेस संग सुसज्जित छ जसले महत्वपूर्ण विद्युतीय प्यारामिटरहरूको वास्तविक-समय दृश्यता प्रदान गर्दछ। "चार-डिस्प्ले" सामान्यतया एक साथ अनुगमनलाई बुझाउँछ:

• भोल्टेज (V):वास्तविक समय रेखा भोल्टेज निगरानी।
• वर्तमान (A):ओभरलोडहरू रोक्नको लागि वर्तमान प्रवाहको निगरानी गर्दै।
• शक्ति/ऊर्जा:ट्र्याकिङ खपत उच्च परिशुद्धता (±1% त्रुटि मार्जिन) संग।
• स्थिति सूचकहरू:सुरक्षा अवस्थाहरूको दृश्य पुष्टिकरण (अन/अफ/फल्ट)।

मुख्य सुरक्षा मापदण्डहरू के हुन्?

द३ चरण चार-डिस्प्ले भोल्टेज प्रोटेक्टरतीनवटा सबैभन्दा सामान्य विद्युतीय खतराहरू विरुद्ध व्यापक सुरक्षा प्रदान गर्दछ:

• ओभर-भोल्टेज संरक्षण:भोल्टेज स्पाइकको कारणले सर्किट बोर्ड, मोटरहरू, र कोर कम्पोनेन्टहरू (जस्तै, एसी कम्प्रेसर वा सर्भरहरूमा) जल्नबाट रोक्छ।
• अन्डर-भोल्टेज संरक्षण:कम भोल्टेजको कारणले मोटरहरूलाई अति तताउने र जल्नबाट रोक्छ, जसले अनियमित चल्न वा सुरु हुन असफल हुन सक्छ।
• अति-वर्तमान संरक्षण:इन्सुलेशन बिग्रन र विद्युतीय आगो निम्त्याउन सक्ने लाइन ओभरलोडहरू विरुद्ध गार्डहरू।

स्थापना र सञ्चालन

यो कसरी स्थापित छ?

यो संरक्षक घर र औद्योगिक पावर वितरण बक्सहरूको लागि मानक घटकको रूपमा डिजाइन गरिएको छ। यो कम्प्याक्ट छ, स्थापना गर्न सजिलो छ, र न्यूनतम मर्मत आवश्यक छ। एक पटक स्थापना भएपछि, यो स्वचालित रूपमा सञ्चालन हुन्छ, म्यानुअल हस्तक्षेपको आवश्यकता कम गर्दै।

4P को अर्थ के हो?

"4P" को लागि खडा छ४-पोल। तीन-चरण प्रणालीमा, यसले संकेत गर्दछ कि स्विचले सबै तीन चरणहरू (L1, L2, L3) र तटस्थ रेखा (N) लाई जडान र सुरक्षा गर्दछ। यसले सम्पूर्ण तीन-चरण सर्किटको कुल अलगाव र सुरक्षा सुनिश्चित गर्दछ।

के यो समायोज्य छ?

हो, लचिलोपनको मुख्य विशेषता हो३ चरण चार-डिस्प्ले भोल्टेज प्रोटेक्टर। प्रयोगकर्ताहरूले विशेष अनुप्रयोग आवश्यकताहरूसँग मेल खाने सेटिङहरू अनुकूलित गर्न सक्छन्, जसमा:

• थ्रेसहोल्ड समायोजन:विशिष्ट overvoltage र undervoltage सीमा सेट गर्नुहोस्।
• अत्याधिक मूल्य:ट्रिपिङको लागि हालको सीमा परिभाषित गर्नुहोस्।
• कार्य ढिलाइ समय:अस्थायी उतार चढावबाट उपद्रव ट्रिपिङबाट बच्न उपकरण यात्रा वा रिसेट गर्नु अघि ढिलाइ कन्फिगर गर्नुहोस्।

किन यो संरक्षक स्थापना?

• उपकरण जीवन लम्ब्याउनुहोस्:रेफ्रिजरेटर, कम्प्यूटर, र औद्योगिक मोटरहरूलाई भोल्टेज तनावबाट सुरक्षित गर्दछ।
• आगलागी रोकथाम:ओभर-भोल्टेज वा ओभर-करेन्टको कारणले तार इन्सुलेशन विफलताको कारणले गर्दा विद्युतीय आगोको जोखिम कम गर्दछ।
• लागत-प्रभावी:को कम लागत३ चरण चार-डिस्प्ले भोल्टेज प्रोटेक्टरक्षतिग्रस्त विद्युतीय उपकरणहरू मर्मत वा प्रतिस्थापनको उच्च लागतको तुलनामा नगण्य छ।

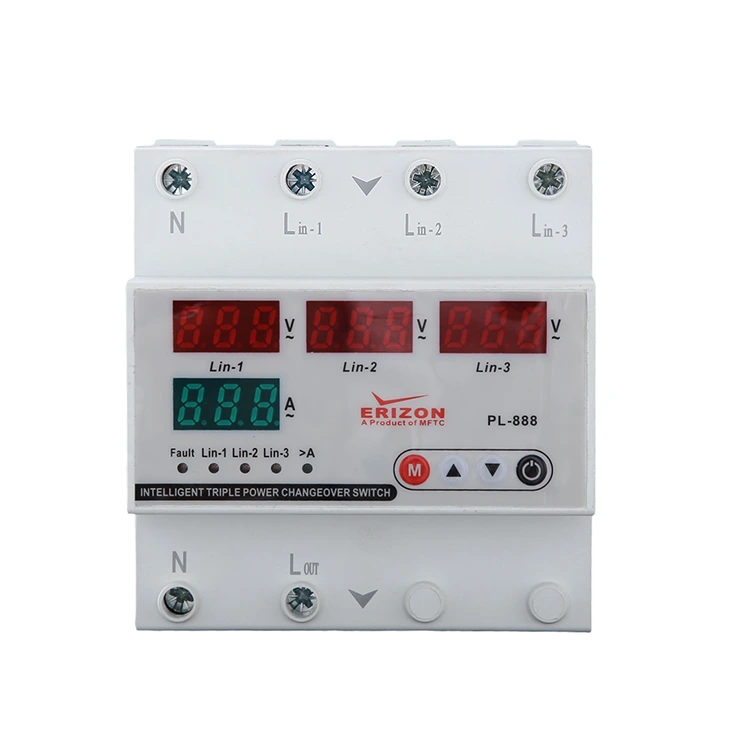

प्रदर्शन र बटनहरू

1 - SET बटन: यो बटन अधिक-वर्तमान मानहरू र उच्च / कम भोल्टेज सेटिङ मानहरू र त्रुटि सेटिङ / परिवर्तन पछि बचत गर्न प्रयोग गरिन्छ।

प्रतीक्षा समय।

२ - UP बटन: आवश्यक मान बढाउनुहोस्।

3 - डाउन बटन: आवश्यक मान घटाउनुहोस्।

4 - म्यानुअल अन/अफ बटन

यन्त्रको आउटपुटको अन/अफ नियन्त्रण गर्न प्रयोग गरिन्छ। जब आउटपुट बन्द हुन्छ, स्क्रिनले "OFF" शब्द प्रदर्शन गर्नेछ र यन्त्र स्वचालित रूपमा यस अवस्थामा पुन: सुरु हुनेछैन। यदि यन्त्र दोषपूर्ण छैन भने, यन्त्र पुन: सुरु गर्न र सामान्य प्रयोग पुन: सुरु गर्न यो बटन फेरि थिच्नुहोस्।

5 - हालको प्रदर्शन

मुख्य प्रदर्शन क्षेत्र: सामान्य सञ्चालनको समयमा, इनपुट भोल्टेज यहाँ वास्तविक समयमा प्रदर्शित हुन्छ। यन्त्र गैर-दोषी अवस्थामा हुँदा स्क्रिन उज्यालो रहन्छ; असामान्य भोल्टेज (धेरै उच्च वा धेरै कम) को साथ त्रुटिको घटनामा, डिस्प्ले अलार्ममा झिम्किनेछ। प्यारामिटर सेटिङको बखत, डिस्प्लेले सान्दर्भिक प्रोग्रामिङ वस्तुहरूको सेट मानहरू (ओभरकरेन्ट सुरक्षा मान, उच्च र कम भोल्टेज थ्रेसहोल्डहरू, गल्ती ढिलाइ र रिसेट ढिलाइ र अन्य प्यारामिटरहरू सहित) सिंक्रोनस रूपमा देखाउनेछ।

6 - भोल्टेज प्रदर्शन

दोहोरो डिस्प्ले समूह: यन्त्रको सामान्य सञ्चालनको क्रममा, हालको हालको मान यहाँ प्रदर्शित हुन्छ र स्क्रिन सधैं गैर-गल्ती अवस्थाहरूमा प्रज्वलित हुन्छ; त्रुटिहरू (जस्तै ओभरकरेन्ट) को अवस्थामा, डिस्प्ले अलार्मको रूपमा चम्किन्छ। प्यारामिटराइजेशनको समयमा, सम्बन्धित प्रोग्राम गरिएका वस्तुहरूको मानहरू यहाँ प्रदर्शित हुन्छन्।

7 - सूचक विवरण

A>: यो सूचक उज्यालो हुन्छ जब ओभरकरेन्ट गल्ती हुन्छ।

V>: ओभरभोल्टेज गल्ती हुँदा यो सूचक उज्यालो हुन्छ।

V<: कम भोल्टेज गल्ती हुँदा यो सूचक उज्यालो हुन्छ।

बाहिर: यन्त्रले आउटपुट सुरु गर्दा यो सूचक उज्यालो हुन्छ।

तारिङ रेखाचित्र

ग्रिडबाट तटस्थ र चरण तारहरू उपकरणको "इनपुट" छेउमा "N" र "L" टर्मिनलहरूसँग जोडिएको हुनुपर्छ।

overvoltage र undervoltage सुरक्षा चाहिने उपकरणहरूको तटस्थ र चरण तारहरू उपकरणको "आउटपुट" पक्षमा "N" र "L" टर्मिनलहरूबाट कोरिएको हुनुपर्छ।

आयामहरू
