कुन मिनी सर्किट ब्रेकरले मेरो परियोजनाहरूलाई सुरक्षित, अनुरूप, र लाभदायक रहन मद्दत गर्छ?

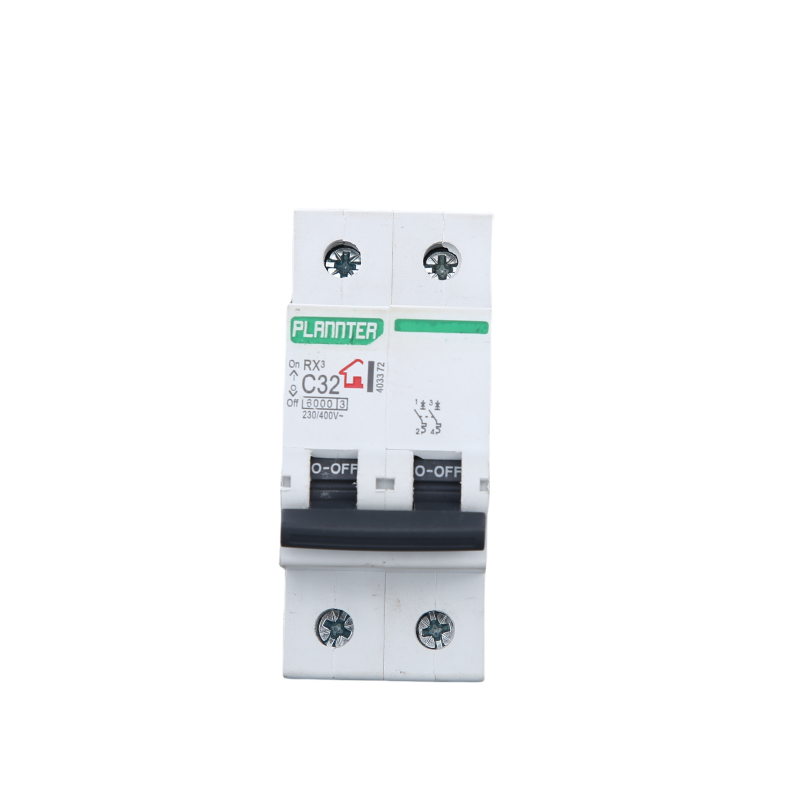

म प्यानलहरू प्रबन्ध गर्छु जहाँ प्रत्येक किलोवाट महत्त्वपूर्ण हुन्छ र प्रत्येक बन्द गर्दा वास्तविक पैसा खर्च हुन्छ। वर्षौंको यन्त्रहरू अदला-बदली गरेपछि र उपद्रवपूर्ण यात्राहरू ट्रेसिङ गरेपछि, मैले सिकें कि एउटा पछाडिको कथामिनी सर्किट ब्रेकर चम्किलो क्याटलगहरूको बारेमा कम र फिट, चयनशीलता, र मेरो भारहरूले सिर्जना गर्ने वास्तविक त्रुटिहरूको बारेमा बढी हो। मैले रिटेल र हल्का-औद्योगिक ठाउँहरूमा मिश्रित-प्रयोग बोर्डहरू अपग्रेड गर्दा, मैले विभिन्न निर्माताहरूबाट केही कम्प्याक्ट उपकरणहरू परीक्षण गर्न थालें; एउटा लाइन मैले ठेकेदारहरूले तोकेको देखेँप्लान्टर। यसलाई मेरो डिजाइनमा जबरजस्ती गर्नुको सट्टा, मैले यसलाई बिस्तारै अन्य ब्रान्डहरूसँगै ल्याएँ, तुलनात्मक डेटा लगाइयो, र मैले वास्तवमै फिल्डमा भेट्ने असफल मोडहरूमा ध्यान केन्द्रित गरें—मोटर इनरश, LED ड्राइभर हार्मोनिक्स, EV-छेउछाउको इलेक्ट्रोनिक्स, र PV ब्यालेन्स-अफ-सिस्टम कम्बाइनर बक्सहरू। नतिजा छनोट, स्थापना, र सही उपकरण चयन खरीद र अपरेशन को रक्षा को लागी एक स्पष्ट रूपरेखा थियो।

सामग्री

• म किन साना भार र प्यानलहरू वरिपरि सुरक्षा पुनर्विचार गर्दैछु?
• म कसरी अनुमान नगरी मूल्याङ्कन चयन गर्न सक्छु?
• उपद्रव ट्रिपिङ र वास्तविक गल्तीहरूको लागि यात्रा कर्भको अर्थ के हो?
• मलाई वास्तवमा कति ब्रेकिङ क्षमता चाहिन्छ?
• मापदण्ड र अनुमोदनले मेरो निर्णयलाई कहाँ परिवर्तन गर्छ?
• स्थापना विवरणहरूले मलाई घण्टा पछि कसरी बचत गर्न सक्छ?
• मैले वित्तको लागि रक्षा गर्नुपर्ने स्वामित्वको कुल लागत के हो?
• के एक नमूना विशिष्टले मलाई छिटो सार्न मद्दत गर्न सक्छ?
• मैले बारम्बार सोधिने प्रश्नहरू के विचार गर्नुपर्छ?

म किन साना भार र प्यानलहरू वरिपरि सुरक्षा पुनर्विचार गर्दैछु?

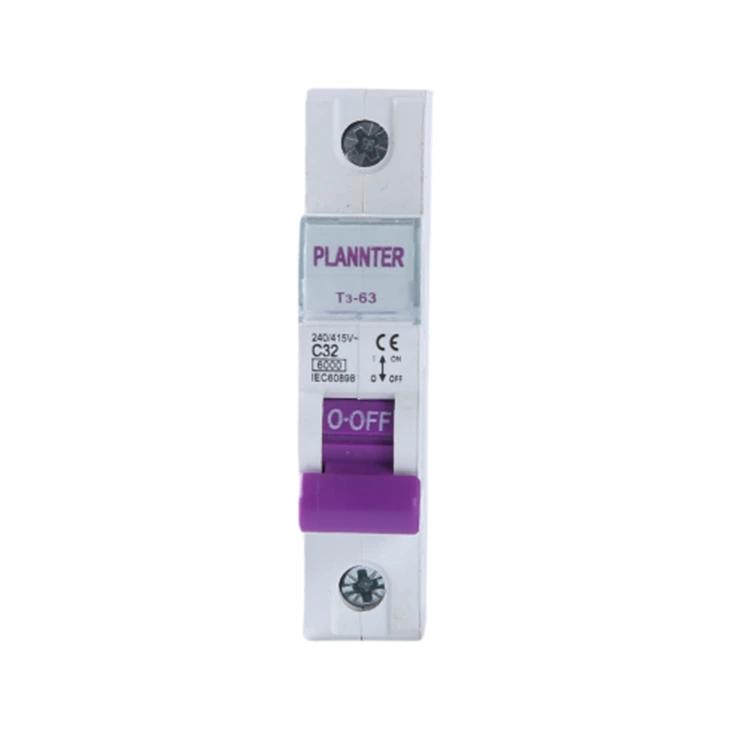

मसँग तीनवटा आवर्ती टाउको दुखाइहरू थिए: घटना लगहरूसँग नमिल्ने ट्रिपिङ, टाइट एन्क्लोजरहरूमा ओभरहेटेड टर्मिनलहरू, र अपस्ट्रिम र डाउनस्ट्रीम सुरक्षा बीचको समन्वयको अभाव। प्रत्येक अंकले समय निकाल्छ। त्यसकारण ब्रान्ड स्टिकर भन्दा उपकरण वर्ग आफैंमा बढी महत्त्वपूर्ण छ। एक आधुनिकमिनी सर्किट ब्रेकरपाँच काम राम्रोसँग गर्नुपर्छ:

• इनरश र वास्तविक गल्ती बीच भेदभाव गर्नुहोस् ताकि म "झूटा अलार्म" को लागी एक ट्रक घुमाउनबाट बच्न।
• अपस्ट्रीम ब्रेकरहरू वा फ्यूजहरूसँग समन्वय गर्नुहोस्, चयनशीलता जोगाएर मात्र समस्याग्रस्त शाखा यात्राहरू।
• तारहरूलाई थर्मल बटलनेकमा परिणत नगरी उच्च घनत्व बोर्डहरू फिट गर्नुहोस्।
• सामानहरू प्रस्ताव गर्नुहोस्—अक्स सम्पर्कहरू, शन्ट ट्रिप, लकआउट क्षमता—क्याबिनेट पुनः डिजाइन गर्न बाध्य नगरी।
• derating, torque, र curve डेटा प्रकाशित गर्नुहोस् जुन मैले वास्तवमा डिजाइन समीक्षाको रक्षा गर्न प्रयोग गर्न सक्छु।

एकपटक मैले ती पाँच नतिजाहरूद्वारा यन्त्रहरूको न्याय गरेपछि, चयनले अनुमान लगाउन रोक्यो र दोहोर्याउन योग्य भयो — विशेष गरी जब मैले स्पष्ट यात्रा कर्भहरू र सर्ट-सर्किट मूल्याङ्कनहरूमा मानकीकृत गरें जुन मेरो साइट सर्ट-सर्किट वर्तमान (SCCR) गणनाहरूसँग मेल खान्छ।

म कसरी अनुमान नगरी मूल्याङ्कन चयन गर्न सक्छु?

मोटरहरू, कम्प्रेसरहरू, सोलेनोइडहरू, एलईडी ड्राइभरहरू, र स्विच-मोड पीएसयूहरू फरक रूपमा वर्तमान स्पाइक गर्छन्। म पहिले मूल्याङ्कन गरिएको वर्तमानसँग मेल खान्छु, त्यसपछि मापन गरिएको इनरश र अपेक्षित गल्ती प्रोफाइलहरू विरुद्ध कर्भ प्रमाणित गर्छु। एमिनी सर्किट ब्रेकरआदत द्वारा आकार, डाटा द्वारा होइन, एक उपद्रव बन्छ। मैले विस्तृत गणनाहरू चलाउनु अघि अवधारणा डिजाइनको समयमा प्रयोग गर्ने द्रुत लुकअप यहाँ छ:

यो टेबलले मलाई सहि छिमेकमा रोप्छ। त्यहाँबाट, म एम्बियन्ट डेरेटिङ, एन्क्लोजर ग्रुपिङ कारकहरू, र कन्डक्टर साइज पुष्टि गर्छु ताकि थर्मल तस्वीर वास्तविकतासँग मेल खान्छ।

उपद्रव ट्रिपिङ र वास्तविक गल्तीहरूको लागि यात्रा कर्भको अर्थ के हो?

ट्रिप कर्भहरूले भौतिक विज्ञानलाई परिणामहरूमा अनुवाद गर्दछ। B, C, र D अक्षरहरू होइनन्; तिनीहरू चुम्बकीय तत्वले कहिले कार्य गर्नेछन् भन्ने प्रतिज्ञाहरू हुन्। द्रुत गतिमा तर वैध लोडहरू (मोटरहरू, ट्रान्सफर्मरहरू) को लागि, C वा D कर्भले हेडरूम खरीद गर्दछ। संवेदनशील इलेक्ट्रोनिक्स वा प्रकाशको लागि, B वक्रले चीजहरूलाई सटीक राख्न सक्छ। म थर्मल एलिमेन्टलाई पनि हेर्छु—कति लामो समयसम्म यन्त्रले काम गर्नु अघि हल्का ओभरलोड सहन सक्छ—किनभने यसले निर्धारण गर्छ कि छोटो ओभरलोड स्वाभाविक रूपमा खाली हुन्छ वा अपरेसनमा अवरोध गर्ने यात्रामा बढ्छ।

• B वक्रकम चुम्बकीय थ्रेसहोल्ड; प्रतिरोधी र संवेदनशील इलेक्ट्रोनिक लोड को लागी महान।
• C वक्र: मध्य भूमि; व्यावसायिक भवनहरूमा विशिष्ट मोटर इनरश ह्यान्डल गर्दछ।
• D वक्र: उच्चतम थ्रेसहोल्ड; वेल्डरहरू र कम्प्रेसरहरू जस्ता भारी भित्रिने उपकरणहरूको लागि आरक्षित।

चिसो बिहानमा बत्ती खस्ने सुविधाले गुनासो गर्दा, केही शाखाहरू B बाट C मा सार्दा समाधान भयो। यसको विपरित, बुटीक अडियो कोठालाई सूक्ष्म गल्तीहरू समात्न B चाहिन्छ। गलत कर्भले सबैको धैर्य बर्बाद गर्छ; दायाँ वक्र a बनाउँछमिनी सर्किट ब्रेकरतपाईलाई साँच्चै यसको आवश्यकता नभएसम्म अदृश्य महसुस गर्नुहोस्।

मलाई वास्तवमा कति ब्रेकिङ क्षमता चाहिन्छ?

ब्रेकिङ क्षमता अधिकतम गल्ती वर्तमान उपकरणले सुरक्षित रूपमा अवरोध गर्न सक्छ। यदि स्थापनाको बिन्दुमा उपलब्ध सर्ट-सर्किट वर्तमानले यन्त्रको क्षमता भन्दा बढी छ भने, तपाइँसँग सुरक्षा र अनुपालन समस्या छ। म सम्भावित सर्ट-सर्किट वर्तमान (PSC) मापन वा गणना गर्छु र आफैलाई मार्जिन दिन्छु - विशेष गरी साइटहरूमा जुन पछि ट्रान्सफर्मरहरू, PV टाईहरू, वा EV चार्जरहरू थप्न सक्छ। मैले मेरो डेस्कमा राखेको संक्षिप्त कार्यपत्र यहाँ छ:

यदि मलाई गल्ती स्तरहरूमा वृद्धि भएको शंका छ भने, म पछि हार्डवेयर स्वैप गर्नुको सट्टा अब क्षमता स्तर माथि जान्छु। यो आज अलि बढी लागत छ र अब देखि छ महिना एक सप्ताहन्त आउटेज बचत गर्छ।

मापदण्ड र अनुमोदनले मेरो निर्णयलाई कहाँ परिवर्तन गर्छ?

मानकहरू कागजी कार्य होइनन् - तिनीहरूले तनावमा उपकरणले कसरी व्यवहार गर्छ भनेर परिभाषित गर्दछ। विश्वव्यापी परियोजनाहरूमा, म दुई परिवारलाई सीधा राख्छु:

• IEC 60898-1: सामान्यतया आवासीय र हल्का व्यावसायिक अनुप्रयोगहरूको लागि प्रयोग गरिन्छ।
• IEC 60947-2: औद्योगिक नियन्त्रण गियर; उच्च प्रदर्शन अपेक्षा र समन्वय विवरण।

उत्तर अमेरिकामा, म पूरक संरक्षकहरू र शाखा-सर्किट ब्रेकरहरू बीचको भिन्नता छु:

• UL 1077पूरक संरक्षकहरू: प्रयोग गरिन्छ जहाँ अर्को उपकरणले प्राथमिक सुरक्षा प्रदान गर्दछ।
• UL 489शाखा-सर्किट ब्रेकरहरू: शाखा सर्किटहरूको लागि प्राथमिक सुरक्षा।

म भूमिकालाई उपकरणसँग मेल खान्छु। जब प्यानलले पहिले नै आन्तरिक रूपमा सुरक्षित गरिएको समर्पित उपकरणहरू फिड गर्दछ, एक पूरक संरक्षक सही हुन सक्छ। जब म शाखाको सुरक्षा गर्दैछु, म शाखा-मूल्याङ्कन स्वीकृतिहरू खोज्छु। कुनै पनि अवस्थामा, एक स्वीकृतमिनी सर्किट ब्रेकरउपयुक्त सामानहरूसँग जोडिएकोले निरीक्षणलाई सहज बनाउँछ र RFIs कम गर्छ।

स्थापना विवरणहरूले मलाई घण्टा पछि कसरी बचत गर्न सक्छ?

साना निर्णयहरू मिश्रित छन्। मैले सुन्दर तालिकाहरू खराब समाप्ति वा गलत बसबारद्वारा पूर्ववत गरेको देखेको छु। यहाँ मेरो दोहोरिने योग्य चेकलिस्ट छ:

• समाप्तिहरू: टोक़ चश्मा र कन्डक्टर वर्ग पछ्याउनुहोस्। यदि प्यानलहरू भाइब्रेट हुन्छन् (कम्प्रेसरहरू नजिक), उपयुक्त भएमा ferrules प्रयोग गर्नुहोस्।
• परिवेश र समूहीकरण: तातो कोठा र बाक्लो बोर्डहरूको लागि डेरेट। यदि घेरा तातो चल्छ भने, भार बढाउनुहोस् वा फैलाउनुहोस्।
• बसबार र इन्टरकनेक्ट: निर्माता बसबारहरूले एसेम्बलीलाई सरल बनाउँछन् र सम्पर्क प्रतिरोध कम गर्छन्; मिश्रित बनाउँछ हटस्पटहरू सिर्जना गर्न सक्छ।
• सामानहरू: BMS दृश्यताको लागि Aux सम्पर्कहरू फिट गर्नुहोस्। ई-स्टप वा फायर अलार्म एकीकरणको लागि शन्ट यात्रा थप्नुहोस्। LOTO प्रक्रियाहरूको लागि लकआउट ट्याबहरू प्रयोग गर्नुहोस्।
• लेबलिङ: फेसप्लेटको अन्त्यमा "रहस्य यात्राहरू" मा सर्किट आईडी र कर्भ अक्षरहरू खाली गर्नुहोस्।

जब मैले यी आधारभूतहरूलाई हाम्रो मानक अपरेटिङ प्रक्रियामा रोल गरें, कलब्याकहरू छोडियो। राम्रोसँग स्थापितमिनी सर्किट ब्रेकरडिजाइनद्वारा बोरिङ हुन्छ — र बोरिङ भनेको अपरेशनले चाहेको कुरा हो।

मैले वित्तको लागि रक्षा गर्नुपर्ने स्वामित्वको कुल लागत के हो?

अधिग्रहण मूल्य पृष्ठ एक हो; सञ्चालन खर्च बाँकी किताब हो। म एक साधारण TCO मोडेल संग यन्त्र छनोट औचित्य दिन्छु:

• प्रत्यक्ष: इकाई मूल्य, सामान, बसबार, DIN रेल हार्डवेयर।
• स्थापना गर्नुहोस्: एकीकृत बसबारहरू, एकीकृत सामानहरू, र सेन टर्मिनल ज्यामितिद्वारा बचत गरिएको श्रम घण्टा।
• डाउनटाइम: अपेक्षित उपद्रव यात्रा × औसत आउटेज लागत (हराएको बिक्री, श्रम निष्क्रिय, अपशिष्ट पुन: सुरु)।
• सेवायोग्यता: निदान गर्न समय; मैले परिवारहरूलाई मानकीकरण गर्दा अतिरिक्त होल्डिङ लागतहरू।

यदि कुनै उपकरण परिवारले पोर्टफोलियोमा प्रति महिना एक अंशले पनि उपद्रव यात्राहरू घटाउँछ भने, यसले आफैलाई छिटो भुक्तानी गर्दछ। त्यो गणित नेतृत्वले बुझेको प्रकार हो। यही कारणले गर्दा म मानकीकरण अघि र पछि घटनाहरू ट्र्याक गर्छु र किन म प्रमाणितसँग टाँसिने छनौट कागजात गर्छुमिनी सर्किट ब्रेकरसमान सुविधाहरू भर लाइन।

के एक नमूना विशिष्टले मलाई छिटो सार्न मद्दत गर्न सक्छ?

जब सरोकारवालाहरूले स्पष्टता चाहन्छन्, संक्षिप्त विवरणले बैठक जित्छ। यहाँ टेम्प्लेट हो जुन मैले काम नोटहरूमा टाँस्ने र प्रति साइट अनुकूलन गर्छु:

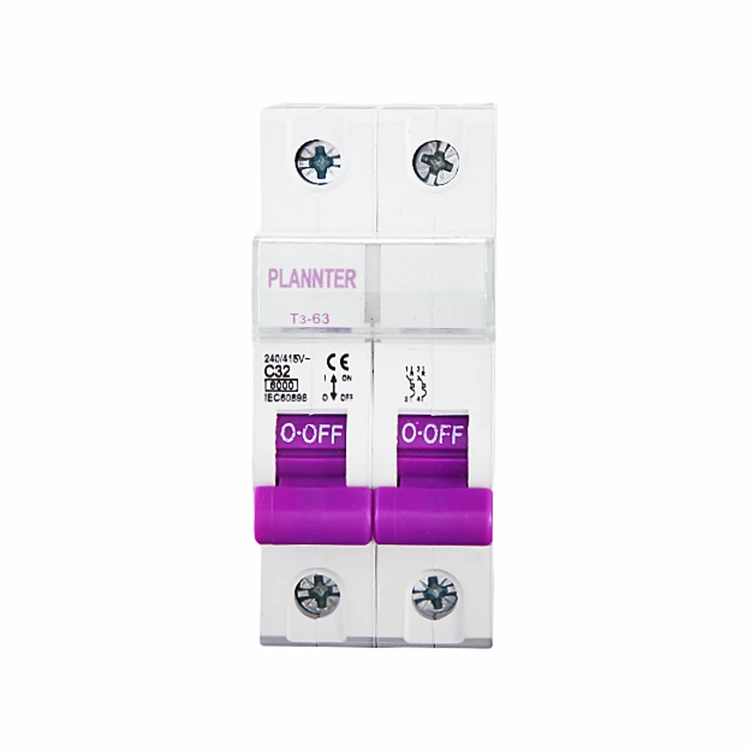

• यन्त्र प्रकार: थर्मल-चुम्बकीय, DIN-रेल माउन्ट गरिएको, एकल देखि चार ध्रुव आवश्यकता अनुसार।
• यात्रा वक्र: B/C/D प्रति लोड इनरश प्रोफाइल र भेदभाव अध्ययन चयन गरियो।
• मूल्याङ्कन गरिएको वर्तमान: ब्रेकर रेटिङको ≤80% मा लगातार लोड मिलाउनुहोस् अन्यथा ईन्जिनियर गरिएको बाहेक।
• ब्रेकिङ क्षमता: स्थापनाको बिन्दुमा गणना गरिएको सम्भावित सर्ट-सर्किट वर्तमान भन्दा कम छैन, मार्जिन र दस्तावेज समन्वयको साथ।
• अनुमोदनहरू: IEC 60898-1 वा IEC 60947-2 (ग्लोबल) वा UL 489 जहाँ शाखा सुरक्षा आवश्यक छ; UL 1077 पूरक सुरक्षा उपयुक्त हुँदा मात्र।
• समाप्ति: टोक़ मानहरू अवलोकन गरियो; कन्डक्टर वर्ग र ferrule नीति दस्तावेज।
• सहायक उपकरणहरू: BMS का लागि सहायक सम्पर्कहरू, शन्ट ट्रिप जहाँ ई-स्टप/फायर इन्टरफेस आवश्यक छ, बहु-पोल सम्मेलनहरूको लागि निर्माता बसबार प्रणाली।
• लेबलिङ: सर्किट आईडी, कर्भ लेटर, र मूल्याङ्कन गरिएको वर्तमान ढोका बन्द भएको देख्न सकिन्छ जहाँ सम्भव छ।

यो जहाँ ब्रान्ड विचारहरू प्रवेश गर्दछ। मैले कम्प्याक्ट औद्योगिक डिजाइनहरूका साथ बलियो नतिजाहरू पाएको छु जसले इमानदार डेरेटिङ कर्भहरू प्रकाशित गर्दछ र सहायक इकोसिस्टमहरू प्रदान गर्दछ-गुणहरू जुन मैले परीक्षण गर्दा पहिलो पटक देखेको थिएँ।प्लान्टरवास्तविक बोर्डहरूमा अरूको साथ एकाइहरू।

मैले बारम्बार सोधिने प्रश्नहरू के विचार गर्नुपर्छ?

प्रश्न:म B, C, र D वक्रहरू बीच कसरी छनौट गर्न सक्छु?
A:इनरशका लागि कर्भ मिलाउनुहोस्: प्रतिरोधात्मक र संवेदनशील इलेक्ट्रोनिक्सका लागि B, सामान्य मोटरहरू र मिश्रित व्यावसायिक भारहरूका लागि C, वेल्डर वा ट्रान्सफर्मरहरू जस्ता भारी इन्रसका लागि D। मापन गरिएको स्टार्टअप प्रोफाइलहरू र समन्वय अध्ययनहरू विरुद्ध मान्य गर्नुहोस्।

प्रश्न:एक MCB र एक पूरक संरक्षक बीच के भिन्नता छ?
A:एक शाखा-मूल्याङ्कन ब्रेकर (जस्तै, UL 489) शाखा सर्किटको लागि प्राथमिक सुरक्षात्मक उपकरण हुन सक्छ। एक पूरक संरक्षक (UL 1077) उपकरण भित्र अवस्थित सुरक्षा योजनालाई ब्याकअप गर्दछ। सर्किटको भूमिकाको लागि सही कोटी प्रयोग गर्नुहोस्।

प्रश्न:मैले ब्रेकिङ क्षमता कहिले अपरेट गर्नुपर्छ?
A:जहिले पनि गणना वा मापन गरिएको सर्ट-सर्किट वर्तमान उपकरण मूल्याङ्कनमा पुग्छ वा साइटले त्रुटि स्तरहरू - नयाँ ट्रान्सफर्मरहरू, PV टाईहरू, वा EV चार्जरहरू - मार्जिन राख्नको लागि क्षमता स्तर माथि उठाउने स्रोतहरू थप्ने सम्भावना हुन्छ।

प्रश्न:परिवेशको तापक्रम र समूहीकरणले फरक पार्छ?
A:हो। गर्मी जम्मा हुन्छ। उच्च परिवेश र कडा प्याक गरिएका यन्त्रहरूले वर्तमान बोक्ने क्षमता घटाउँछन्। निर्माताको डेरेटिङ टेबलहरू लागू गर्नुहोस् र बाक्लो बोर्डहरूको लागि स्पेसिङ वा भेन्टिलेसनलाई विचार गर्नुहोस्।

प्रश्न:म कसरी एलईडी प्रकाशमा उपद्रव यात्राबाट बच्न सक्छु?
A:ड्राइभरहरूबाट इनरश प्रमाणित गर्नुहोस्, C कर्भलाई विचार गर्नुहोस् जहाँ B धेरै संवेदनशील साबित हुन्छ, र ठूला समूहहरूको लागि सुरु हुने अनुक्रमहरू जाँच गर्नुहोस्। तटस्थहरूलाई कडा राख्नुहोस्, र THD ले सुरक्षात्मक व्यवहारलाई अपस्ट्रीम ट्रिगर गर्दैन भनेर पुष्टि गर्नुहोस्।

प्रश्न:के मैले सहायक सम्पर्कहरू वा शन्ट यात्रा थप्नु पर्छ?
A:यदि तपाईंलाई BMS मा रिमोट स्थिति वा फायर प्रणाली र ई-स्टपहरूसँग एकीकरण चाहिन्छ भने, हो। Aux सम्पर्कहरू र शन्ट यात्राहरूले निष्क्रिय ब्रेकरलाई तपाईंको सुरक्षा र नियन्त्रण रणनीतिमा सक्रिय तत्वमा परिणत गर्दछ।

प्रश्न:के म विश्वव्यापी साइटहरूमा एउटा परिवार प्रयोग गर्न सक्छु?
A:अक्सर, यदि दायरा IEC 60898-1/60947-2 सम्म फैलिएको छ र उत्तर अमेरिकाको लागि UL समकक्षहरू प्रदान गर्दछ। मानकीकरणले स्पेयरहरू, प्रशिक्षण, र कागजातहरू सरल बनाउँछ। म अझै पनि स्थानीय कोड र निरीक्षण प्राथमिकताहरू जाँच गर्छु।

प्रश्न:म मेरो कागजातमा कुञ्जी शब्द कहाँ राख्न सक्छु?
A:सही शब्द प्रयोग गर्नुहोस् - जस्तैमिनी सर्किट ब्रेकर- सामग्रीको बिलमा, एक-लाइन रेखाचित्रहरू, र प्यानल तालिकाहरू, त्यसैले खरिद र मर्मत टोलीहरूले उही विशिष्टतालाई भ्रम बिना सन्दर्भ गर्दछ।

निष्कर्ष

यदि तपाइँ कम आश्चर्यहरू चाहनुहुन्छ भने, व्यवहार द्वारा उपकरणहरू छान्नुहोस्, बानी होइन। कर्भ चयन, ब्रेकिङ-क्षमता मार्जिन, इमानदार डेरेटिङ, र सफा स्थापना अभ्यासले तपाईंको सुरक्षा राम्रो दिनहरूमा अदृश्य र खराबहरूमा निर्णायक छ कि छैन भन्ने निर्णय गर्दछ। मैले कम्प्याक्ट, एक्सेसरी-रिच लाइनहरू योग्य बनाएर र त्यसपछि समान साइटहरूमा मानकीकरण गरेर त्यो सन्तुलनमा पुगेको छु ताकि सञ्चालनले स्थिरता देख्छ र वित्तले कम TCO देख्छ। यदि तपाइँ तपाइँको अर्को बोर्ड को लागी विकल्पहरु को अन्वेषण गर्दै हुनुहुन्छ भने, म फिल्ड नोटहरु साझा गर्न र तपाइँको लोड को लागी सही छनोट नक्सा गर्न मद्दत गर्न पाउँदा खुसी छु।

विशिष्ट सर्किटहरू मूल्याङ्कन गर्न वा नमूनाहरू अनुरोध गर्न तयार हुनुहुन्छ?हामीलाई सम्पर्क गर्नुहोस् तपाईंको एप्लिकेसनको मूल्याङ्कन, कर्भ र सामानहरू छलफल गर्न, वा आज सोधपुछ छोड्नुहोस् र म तपाईंलाई तपाईंको बजेट र टाइमलाइनमा फिट हुने छोटो सूची बनाउन मद्दत गर्नेछु। तपाईंको अर्कोमिनी सर्किट ब्रेकरतपाईंले यसको बारेमा सोच्नुभएको अन्तिम पटक निर्णय हुनुपर्छ—जबसम्म यसले तपाईंको प्यानल बचत गर्दैन।
