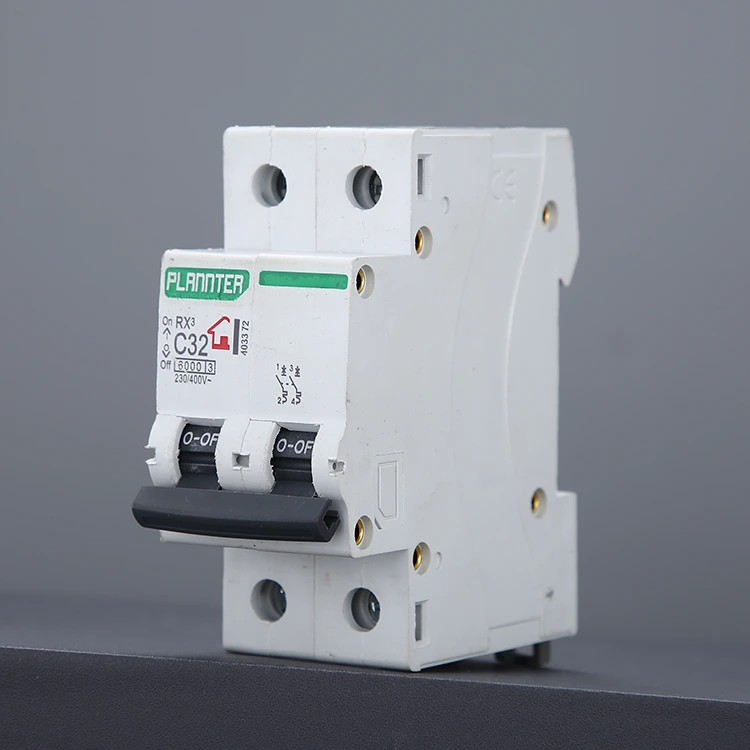

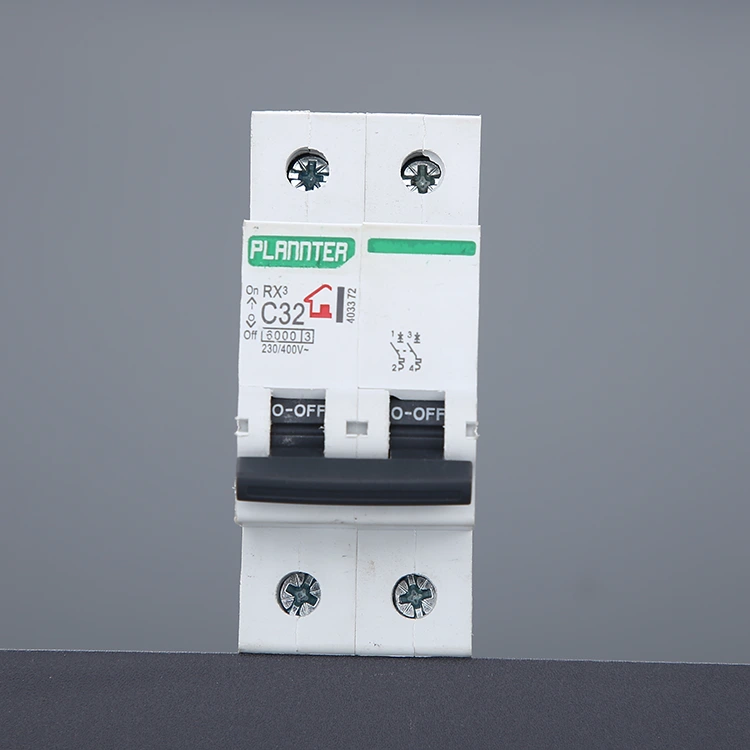

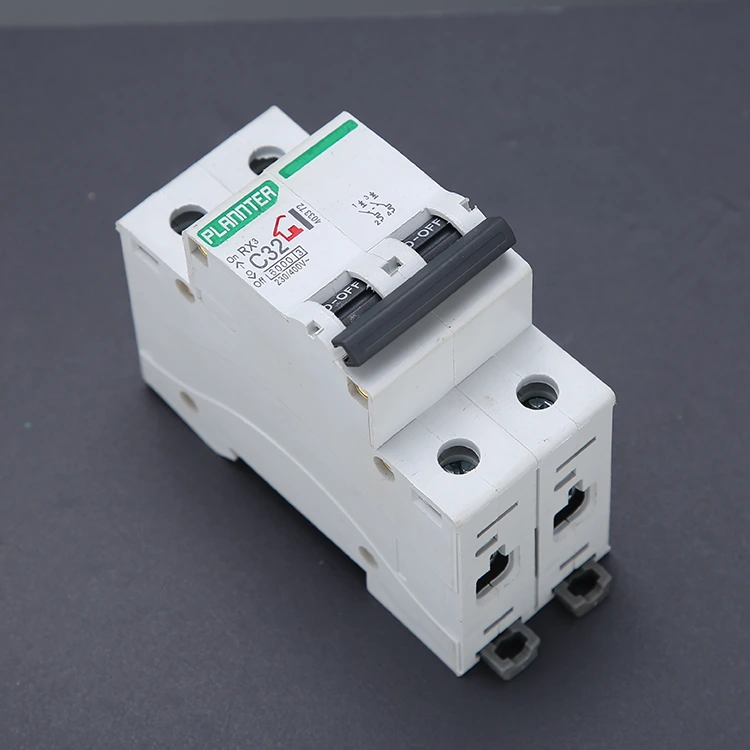

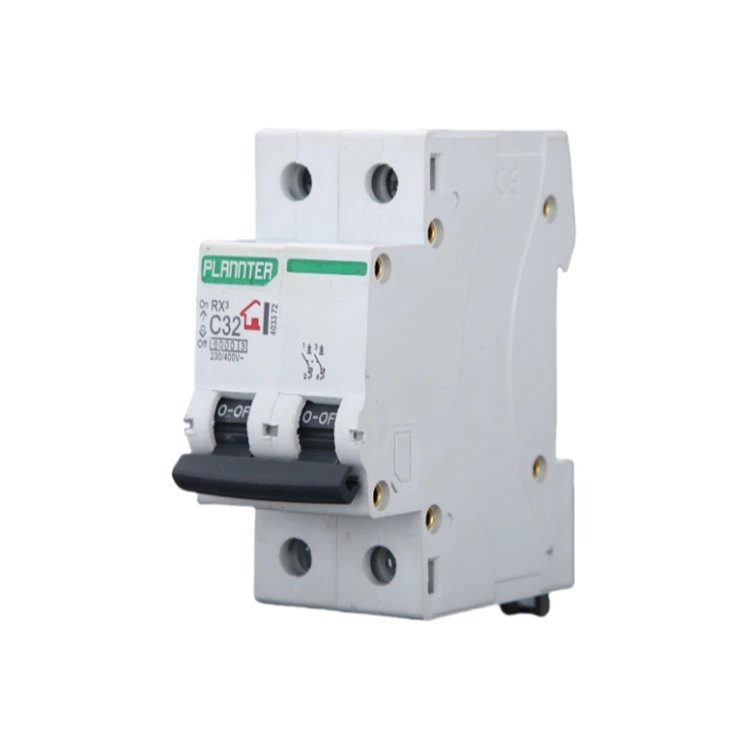

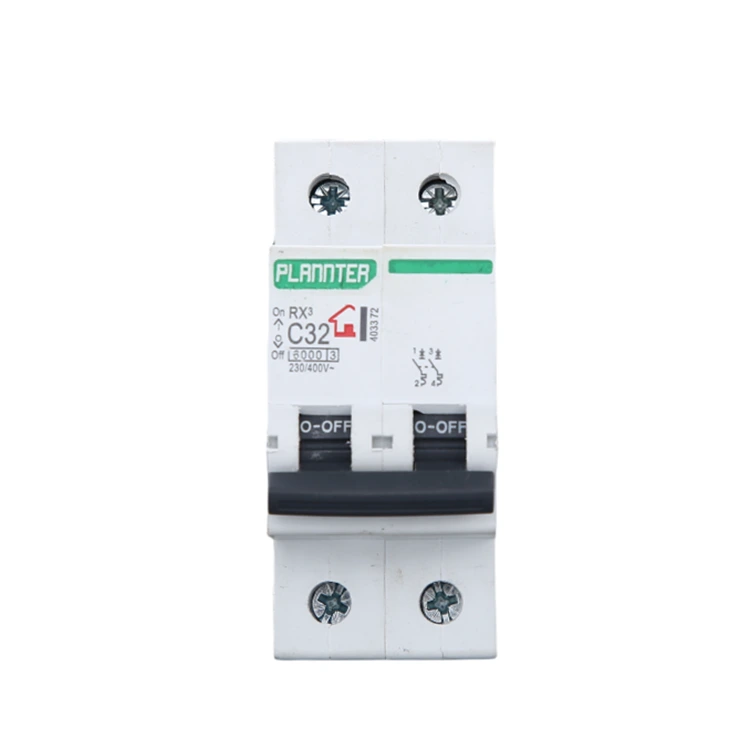

DZ47 एयर-स्विच सर्किट ब्रेकर

उच्च गुणस्तरको DZ47 एयर-स्विच सर्किट ब्रेकर PUGAO (Plannter Electric) कारखानाले उपलब्ध गराएको छ, यो एक प्रकारको विद्युतीय सुरक्षा यन्त्र हो जुन AC सर्किटहरूमा प्रयोग गरिन्छ, दुईवटा स्वतन्त्र पोलहरू छन्, जसले एकै समयमा सर्किटमा आगोको तार र शून्य तार काट्न सक्षम हुन्छ। यसले निर्मित थर्मल म्याग्नेटिक स्ट्रिपिङ मेकानिजम वा इलेक्ट्रोनिक स्ट्रिपिङ मेकानिजम मार्फत रियल टाइममा सर्किटमा भएको परिवर्तनलाई निगरानी गर्दछ, र जब सर्किट ओभरलोड हुन्छ, सर्ट-सर्किट र अन्य असामान्य अवस्थाहरू, DZ47 एयर-स्विच सर्किट ब्रेकर छिटो र स्वचालित रूपमा विच्छेदन गर्न सकिन्छ। PUGAO कडाईका साथ CE, CCC र ISO9001 प्रमाणपत्रहरूको पालना गर्दछ।

कार्य सिद्धान्त

DZ47 एयर-स्विच सर्किट ब्रेकर एक उच्च मानकीकृत उत्पादन हो। PUGAO को परिपक्व उत्पादन प्रक्रिया र उन्नत टेक्नोलोजीले तीनवटा मुख्य सञ्चालन सिद्धान्तहरू प्रयोग गर्दछ: थर्मल ट्रिपिङ, चुम्बकीय ट्रिपिङ, र एयर आर्क निभाउने। हाम्रा उत्पादनहरूले विश्वव्यापी रूपमा हजारौं विद्युतीय प्रणालीहरूको लागि भरपर्दो सुरक्षा प्रदान गर्दछ।

1. थर्मल यात्रा

सर्किट ब्रेकरमा थर्मल विस्तारको विभिन्न गुणांकहरूको साथ दुई धातुहरू मिलेर बनेको द्विधातु पट्टी हुन्छ। जब सर्किट करन्टले मूल्याङ्कन गरिएको मान नाघ्छ तर अझै सर्ट-सर्किट स्तरमा पुगेको छैन, वर्तमानले उत्पन्न गरेको तापले बिमेटेलिक स्ट्रिपलाई एक छेउमा झुकाउँछ।

पूर्वनिर्धारित कोणमा झुकेपछि, यसले मेकानिकल लिंकेज ट्रिगर गर्दछ, जसले सर्किट ब्रेकरलाई ट्रिप गर्छ। 14 वर्षको संचित क्यालिब्रेसन अनुभवको सदुपयोग गर्दै, हाम्रो बाईमेटलिक स्ट्रिप उच्च-शुद्धता सामग्रीबाट बनेको छ, जसले वर्तमान उतार-चढावहरूमा संवेदनशील र निरन्तर प्रतिक्रिया दिन्छ।

2. चुम्बकीय यात्रा

सर्किट ब्रेकरमा विद्युत चुम्बकीय कुण्डल हुन्छ। जब एक सर्ट सर्किट हुन्छ, वर्तमान तुरुन्तै सामान्य मूल्य भन्दा धेरै पटक वा दशौं पटक बढ्छ। यो विशाल प्रवाहले कुण्डलमा शक्तिशाली चुम्बकीय क्षेत्र उत्पन्न गर्दछ, तुरुन्तै पिस्टन जस्तै विद्युत चुम्बक आर्मेचरलाई आकर्षित गर्दछ।

आर्मेचरले मिलिसेकेन्ड-स्तरको तात्कालिक पावर कट-अफ प्राप्त गर्दै ट्रिपिङ मेकानिजमलाई प्रत्यक्ष असर गर्छ।

हाम्रो कारखानाले उच्च-कंडक्टिभिटी कपर र पूर्ण स्वचालित स्पट वेल्डिङ प्रक्रिया प्रयोग गर्दछ ताकि मेकानिजम जाम वा उच्च आवृत्ति वर्तमान प्रभाव अन्तर्गत असफल हुँदैन।

3. चाप बुझाउने प्रणाली

तुरुन्तै सम्पर्कहरू अलग हुन्छन्, उच्च-भोल्टेज प्रवाहले हावालाई तोड्छ, उच्च-तापमान चाप उत्पन्न गर्दछ, जुन विशेष रूपमा डिजाइन गरिएको चाप-निभाउने कक्षमा तानिन्छ। धातु ग्रिडका बहु तहहरूले चापलाई धेरै साना खण्डहरूमा विभाजित गर्दछ, जलेको सम्पर्कहरू रोक्नको लागि यसलाई द्रुत रूपमा चिसो र निभाउने।

हाम्रो DZ47 शृङ्खलाले चाप निभाउने ग्रिडको व्यवस्थित घनत्वलाई अनुकूलन गर्दछ, प्रभावकारी रूपमा आन्तरिक कम्पोनेन्टहरूलाई बारम्बार ट्रिपिङ अवस्थाहरूमा पनि सुरक्षित गर्दछ।

प्राविधिक फाइदाहरू

PUGAO को DZ47 एयर-स्विच सर्किट ब्रेकरले विभिन्न जटिल अपरेटिङ अवस्थाहरूमा सही र भरपर्दो सञ्चालन सुनिश्चित गर्न उच्च प्रदर्शन थर्मो-चुम्बकीय विच्छेदन प्रविधिको प्रयोग गर्दछ। उत्पादनमा निम्न मुख्य फाइदाहरू छन्:

उच्च ब्रेकिङ क्षमता: मानक मोडेलमा 6kA सम्मको ब्रेकिङ क्षमता छ, जसले शहरी पावर ग्रिड र औद्योगिक वातावरणको सर्ट-सर्किट सुरक्षा आवश्यकताहरू पूरा गर्दछ।

फराकिलो भोल्टेज प्रयोज्यता: समर्थन AC 230/400V प्रणाली, बलियो अनुकूलता, विभिन्न राष्ट्रिय र क्षेत्रीय पावर ग्रिड मानकहरूमा लागू।

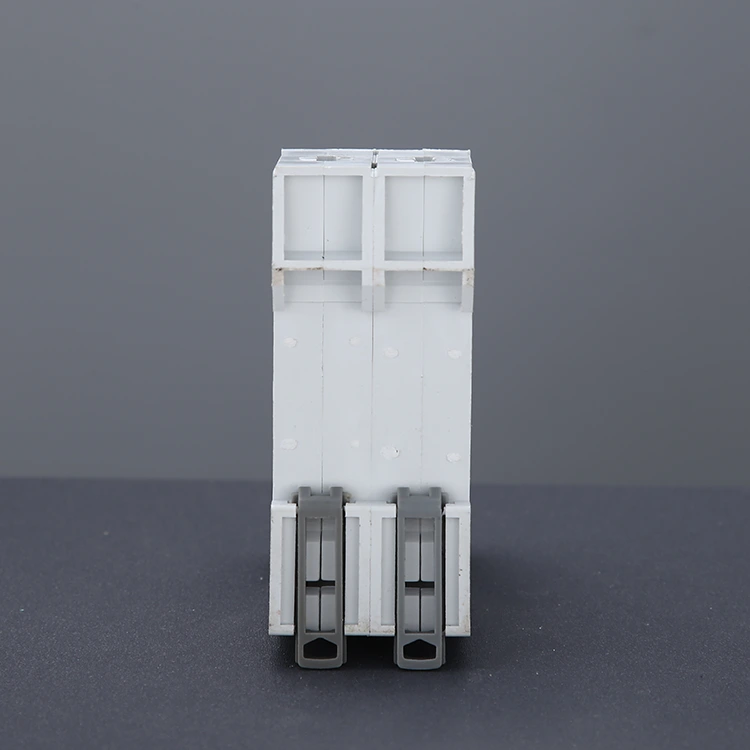

मोड्युलर डिजाइन: कम्प्याक्ट साइज, समर्थन DIN रेल माउन्टिङ, सबै प्रकारका वितरण बक्सहरू र नियन्त्रण क्याबिनेटहरूमा एकीकृत गर्न सजिलो।

बलियो चाप निभाउने क्षमता: DZ47 एयर-स्विच सर्किट ब्रेकरले बहु-तह सिरेमिक स्पेसर र धातु चाप बुझाउने ग्रिलको संयोजन गर्ने संरचनालाई अपनाउछ, जसले चापलाई प्रभावकारी रूपमा दबाउँछ र सेवा जीवनलाई लम्ब्याउँछ।

लामो मेकानिकल जीवन: कठोर परीक्षण पछि, मेकानिकल सञ्चालन जीवन 10,000 पटक भन्दा बढी छ।

FAQ

Q: DZ47 श्रृंखला सर्किट ब्रेकरहरू DC प्रणालीहरूमा प्रयोग गर्न सकिन्छ?

A: होइन। DZ47 शृङ्खला विशेष रूपमा AC को लागि डिजाइन गरिएको एयर स्विच हो। अल्टरनेटिंग करन्ट (एसी) मा शून्य-क्रसिङ विशेषता हुन्छ, र यसको आन्तरिक चाप-निभाउने ग्रिडले प्रभावकारी रूपमा चापहरू निभाउँछ।

प्रत्यक्ष वर्तमान (DC) मा शून्य-क्रसिङ विशेषता छैन। AC सर्किट ब्रेकर प्रयोग गर्नाले निभाउन नसकिने आर्क्स निम्त्याउन सक्छ, सम्भावित रूपमा आगो निम्त्याउन सक्छ। यदि तपाईंसँग सौर्य वा ब्याट्री प्रणालीको आवश्यकता छ भने, कृपया हामीलाई विशिष्ट DC सर्किट ब्रेकर विशिष्टताहरूको लागि सम्पर्क गर्नुहोस्।

प्रश्न: म कसरी तीन फरक ट्रिपिङ कर्भहरू (B, C, र D) बीच छनौट गर्छु?

A: चयन तपाइँको लोड प्रकार मा निर्भर गर्दछ:

प्रकार B (3-5In): कम इनरश वर्तमान भारहरूको लागि उपयुक्त, जस्तै विशुद्ध प्रतिरोधी हीटरहरू र कम्प्युटर उपकरणहरू।

Type C (5-10In): सबैभन्दा सामान्य स्पेसिफिकेशन, प्रकाश फिक्स्चर, सामान्य घरायसी उपकरणहरू, र व्यावसायिक पावर वितरणको लागि उपयुक्त।

D टाइप गर्नुहोस् (१०-१४इन्): साना मोटरहरू, कम्प्रेसरहरू, वा औद्योगिक ट्रान्सफर्मरहरू जस्ता धेरै उच्च सुरु हुने धाराहरू भएका उपकरणहरूको लागि उपयुक्त।

Pugao सँग एक पेशेवर प्राविधिक टोली छ जसले तपाईंको ईन्जिनियरिङ् रेखाचित्रहरूमा आधारित सही चयन सल्लाह प्रदान गर्न सक्छ। हामीलाई आफ्नो आवश्यकताहरू पठाउन र नि: शुल्क उद्धरण प्राप्त गर्न सम्पर्क गर्नुहोस्!

थप प्राविधिक प्रश्नहरूको लागि, कृपया हाम्रा इन्जिनियरहरूलाई तुरुन्तै सल्लाह दिनुहोस्; हामी चाँडै जवाफ दिनेछौं।
