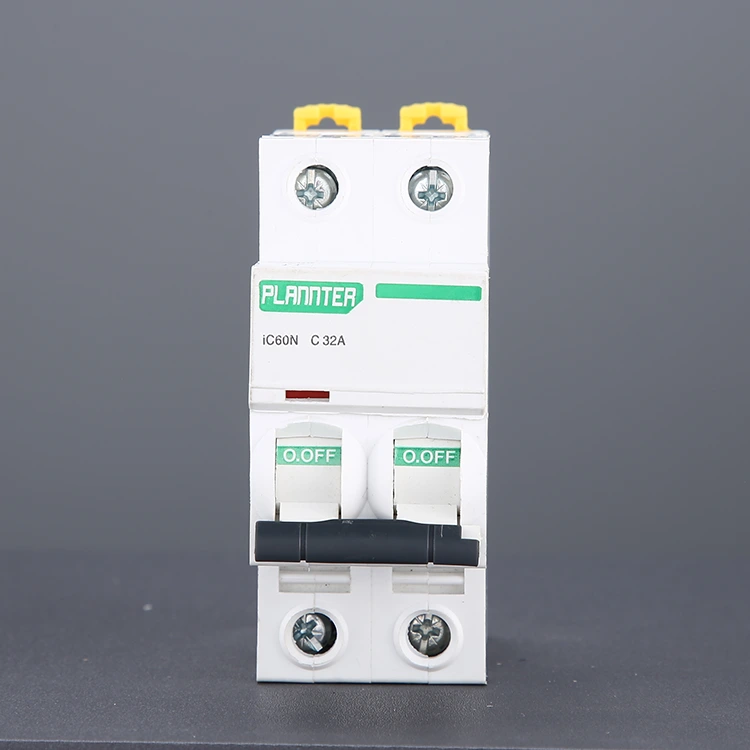

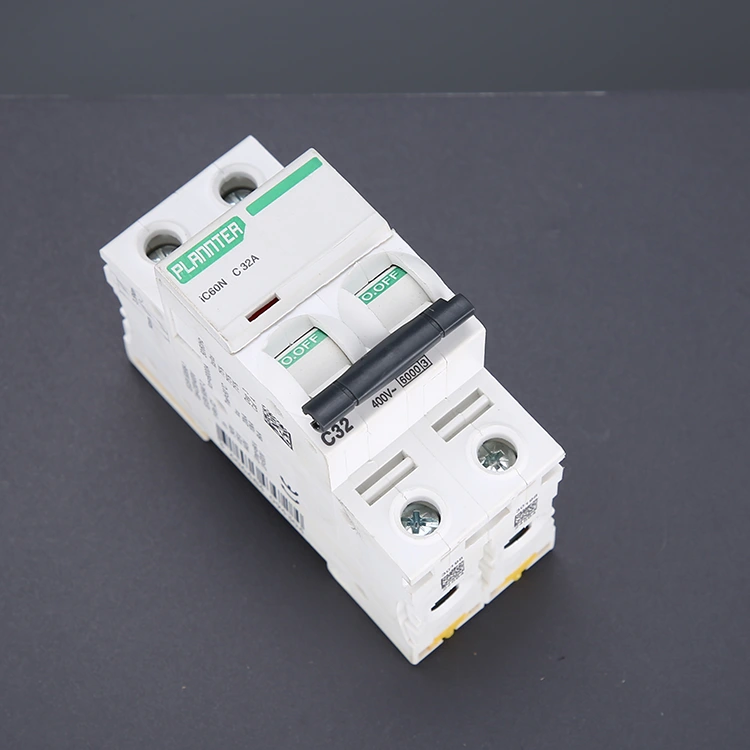

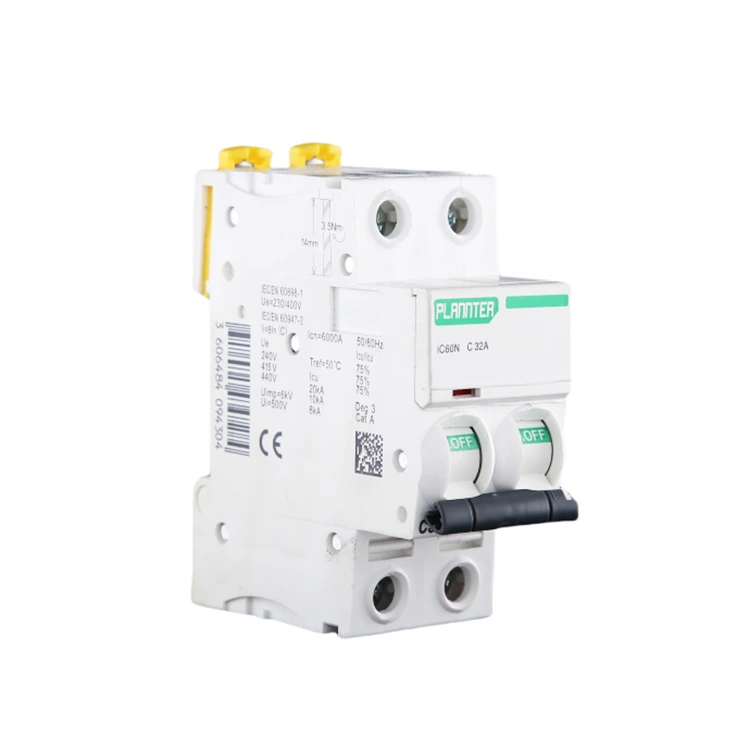

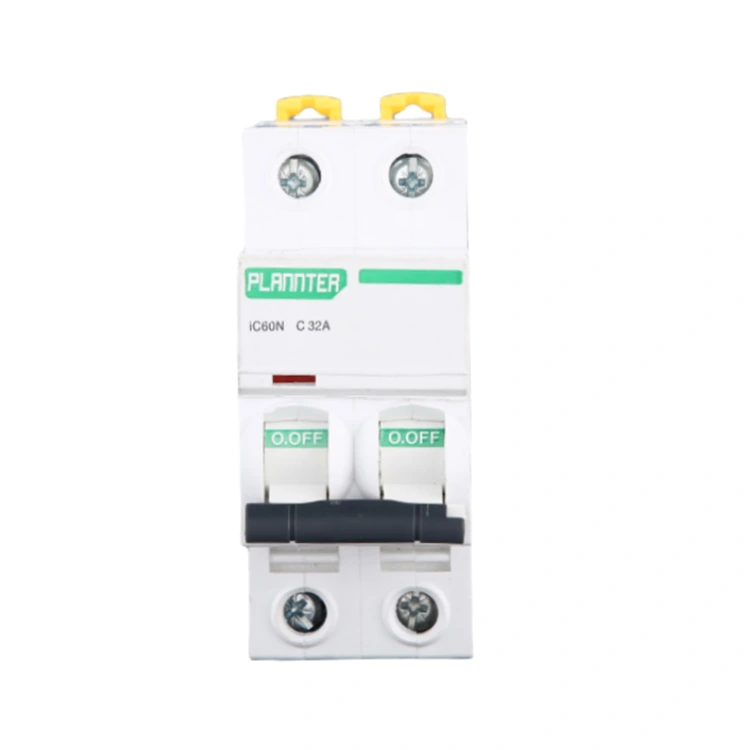

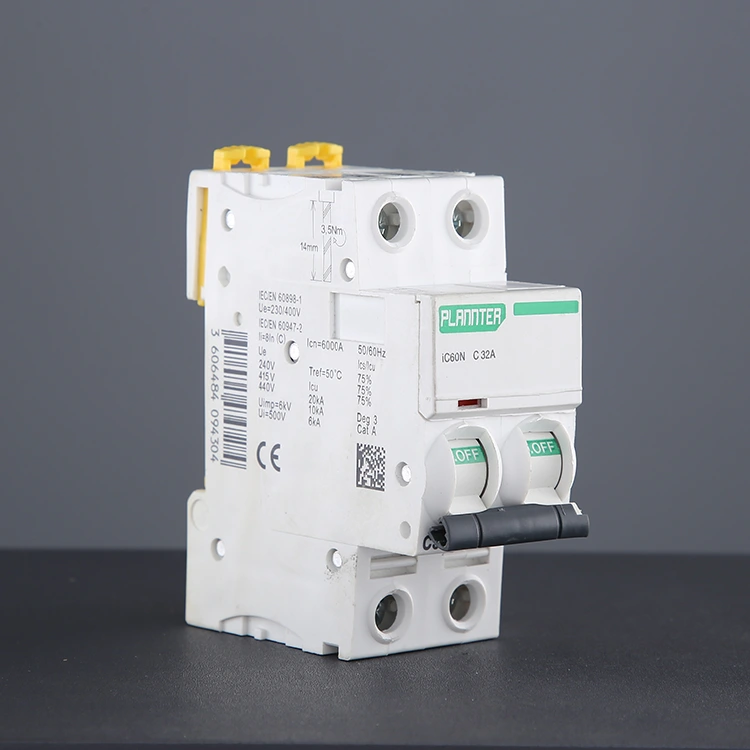

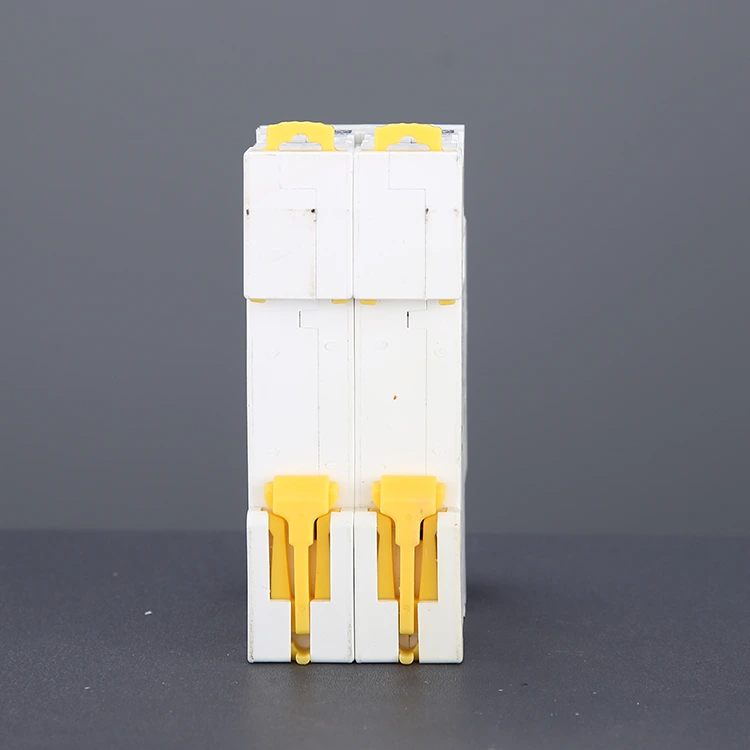

DIN रेल माउन्ट मिनिएचर सर्किट ब्रेकर

एकल पोल सर्किट ब्रेकर (1P) को विपरीत जसले फायर तार मात्र विच्छेद गर्दछ, 2 पोल DIN रेल माउन्ट मिनिएचर सर्किट ब्रेकरले सिंक्रोनस रूपमा फायर तार र शून्य तारलाई ट्रिप गर्दा विच्छेद गर्दछ, शून्य तारको विद्युतीकरणको कारणले बिजुली झटकाको जोखिमबाट बच्न, जुन उच्च सुरक्षा तथ्य हो। तसर्थ, यो बिजुली विफलता विरुद्ध पूर्ण सुरक्षा चाहिने अनुप्रयोगहरूको लागि विशेष रूपमा उपयुक्त छ, जस्तै घरेलु एयर कन्डिसनरहरू, वाटर हीटरहरू, वितरण मुख्य स्विचहरू, साना पावर उपकरणहरू, र यस्तै।

किन DIN रेल डिजाइन उद्योग मानक हो?

1. मोडुलरिटी र लचिलोपन

धेरै जसो ब्लकहरु संग निर्माण, तपाईले धेरै सर्किट ब्रेकरहरु, अवशिष्ट वर्तमान उपकरणहरु, सम्पर्ककर्ताहरु, वा रेल मा छेउमा रिले माउन्ट गर्न सक्नुहुन्छ।

यदि सर्किटलाई थप शाखा चाहिन्छ भने, तपाईंले रेलमा उपलब्ध ठाउँमा नयाँ ब्रेकर घुसाउन आवश्यक छ - सम्पूर्ण वितरण बोर्ड प्रतिस्थापन नगरीकन।

2. असाधारण स्थापना दक्षता

इलेक्ट्रीशियनहरूका लागि, DIN रेल-माउन्ट गरिएको लघु सर्किट ब्रेकर स्थापना गर्न सेकेन्ड मात्र लाग्छ। परम्परागत स्क्रू-फिक्स्ड विधिहरूको तुलनामा, स्थापना समय 80% भन्दा बढी घटाइन्छ।

3. मानकीकरण र विनिमय क्षमता

IEC 60898 मानकको पालना गरेर, PUGAO सर्किट ब्रेकरहरू ABB, Schneider Electric, र Siemens जस्ता ब्रान्डहरूसँग आयामी रूपमा पूर्ण रूपमा उपयुक्त छन्। यदि तपाइँ अवस्थित उपकरणहरू प्रतिस्थापन गर्न आवश्यक छ भने, हाम्रा उत्पादनहरूले प्रत्यक्ष प्रतिस्थापनको रूपमा सेवा गर्दछ।

4. गर्मी अपव्यय र रखरखाव

रेल माउन्टिङले सर्किट ब्रेकरहरूलाई निलम्बन गर्छ, तिनीहरूको पछाडि वायु सर्कुलेशन ग्याप सिर्जना गर्दछ जसले प्रभावकारी गर्मी अपव्ययलाई सुविधा दिन्छ।

मर्मतसम्भारको लागि, तपाईंले केवल रेलबाट विशिष्ट उपकरण हटाउन आवश्यक छ, सम्पूर्ण क्याबिनेट घेरा भत्काउने आवश्यकतालाई हटाएर।

DIN रेल माउन्टिंग बनाम फिक्स्ड माउन्टिंग: के फरक छ?

रेल माउन्टिङ चयनका लागि परिदृश्यहरू: सर्किट ब्रेकर अनुप्रयोगहरूको 90% भन्दा बढीको लागि रेल माउन्टिङ रोजाइको विकल्प हो।

● मानक वितरण बक्स वा क्याबिनेटहरू

● ब्याच स्थापना आवश्यक पर्ने अवस्थाहरू (इन्जिनियरिङ परियोजनाहरू)

● उदाहरणहरू जहाँ भविष्यमा मर्मत वा विस्तार आवश्यक हुन सक्छ

● आवासीय, व्यावसायिक, र धेरै औद्योगिक विद्युत वितरण प्रणाली

कार्य

अधिभार संरक्षण: जब लोड वर्तमान लामो समयको लागि मूल्याङ्कन गरिएको मूल्य भन्दा बढि हुन्छ, MCB भित्रको बाईमेटल तातोले झुकेको हुन्छ, मेकानिकल मेकानिजमलाई कार्य गर्न र सर्किट काट्न ट्रिगर गर्दछ, रेखालाई अति ताप्न र आगो निम्त्याउनबाट रोक्छ।

सर्ट सर्किट संरक्षण: जब लाइनमा सर्ट-सर्किट हुन्छ र वर्तमान तुरुन्तै बढ्छ, विद्युत चुम्बकीय स्ट्राइकरले द्रुत चुम्बकीय बल उत्पन्न गर्दछ र मिलिसेकेन्ड ट्रिपिङ महसुस गर्दै सम्पर्कहरू विच्छेद गर्न लिंकेज मेकानिजमलाई धक्का दिन्छ।

पूर्ण अलगाव: मर्मतसम्भार वा ओभरहालको समयमा, सर्किट ब्रेकरको म्यानुअल अपरेशनले फायर लाइन र शून्य लाइनलाई एकैसाथ विच्छेदन गर्न सक्छ, उपकरणहरू विद्युतीकृत नभएको सुनिश्चित गर्दै र अपरेटरहरूको सुरक्षाको सुरक्षा गर्दछ।

दोहोरो निगरानी: यो DIN रेल माउन्ट मिनिएचर सर्किट ब्रेकरले वास्तविक समयमा फायर लाइन र शून्य रेखाको हालको स्थिति निगरानी गर्न सक्छ, र कुनै पनि लाइनमा कुनै असामान्यता देखिएपछि तुरुन्तै सुरक्षा कार्य कार्यान्वयन गर्न सक्छ।

DIN रेल-माउन्टेड सर्किट ब्रेकर कसरी ठीकसँग स्थापना गर्ने?

तपाईंको उत्पादन डेलिभरीमा समावेश गरिएको, PUGAO ले एक व्यापक स्थापना र मर्मत गाइड प्रदान गर्दछ; यदि तपाइँ कुनै पनि समस्याहरूको सामना गर्नुहुन्छ भने, कृपया हाम्रो बिक्री पछि प्राविधिक समर्थन टोलीलाई सम्पर्क गर्न नहिचकिचाउनुहोस्। DIN रेल डिजाइनले स्थापना प्रक्रियालाई सरल बनाउँछ, हामी मानक स्थापना अभ्यासहरूमा आधारित सिफारिसहरू पनि प्रस्ताव गर्न सक्छौं।

चरण 1: बिजुली आपूर्ति विच्छेद गर्नुहोस्

कुनै पनि सञ्चालन गर्नु अघि, वितरण बक्समा मुख्य बिजुली आपूर्ति काट्न अनिवार्य छ। आगमन टर्मिनलहरू जाँच गर्न मल्टिमिटर वा भोल्टेज परीक्षक प्रयोग गर्नुहोस्; भोल्टेज नभएको पुष्टि गरेपछि मात्र काम अगाडि बढाउनुहोस्। हामी इन्सुलेटेड पन्जा र सुरक्षा चश्मा लगाउन सिफारिस गर्छौं।

चरण 2: स्थापना वातावरण निरीक्षण गर्नुहोस्

प्रमाणित गर्नुहोस् कि वितरण बाकसमा मानक 35mm DIN रेल स्थापना गरिएको छ। तातो खपत र भविष्यको मर्मतसम्भारको लागि पर्याप्त क्लियरेन्स छ भनी सुनिश्चित गर्नुहोस्, र रेललाई कुनै ढिलोपन बिना सुरक्षित रूपमा बाँधिएको छ भनी सुनिश्चित गर्नुहोस्।

चरण 3: सर्किट ब्रेकर रेलमा माउन्ट गर्नुहोस्

सर्किट ब्रेकरको माथिल्लो क्लिपलाई DIN रेलसँग पङ्क्तिबद्ध गर्नुहोस्, त्यसपछि तलको क्लिप स्वत: ठाउँमा लक नभएसम्म तल थिच्नुहोस्। उपकरण सुरक्षित रूपमा निश्चित र कुनै पनि wobbling मुक्त हुनुपर्छ।

मोड्युलर डिजाइनले धेरै सर्किट ब्रेकरहरूको छेउ-छेउ स्थापनाको लागि अनुमति दिन्छ।

चरण 4: पावर र लोड लाइनहरू जडान गर्नुहोस्

मानक तार कन्फिगरेसनमा पावर इनपुटलाई माथिल्लो टर्मिनलहरूमा र लोड आउटपुटलाई तल्लो टर्मिनलहरूमा जडान गर्ने समावेश छ। निर्दिष्ट हालको मूल्याङ्कन पूरा गर्ने तारहरू प्रयोग गर्नुहोस् (जस्तै, 32A ब्रेकरको लागि, ≥4mm² को तार क्रस-सेक्शन सिफारिस गरिन्छ)। ढीलो जडान वा ओभरहेटिंग रोक्नको लागि टर्मिनल स्क्रूलाई बलियो बनाउनुहोस्।

चरण 5: तारिङ र स्थापना स्थिति प्रमाणित गर्नुहोस्

पक्का गर्नुहोस् कि सबै तार जडानहरू सुरक्षित छन् र कुनै पनि नाङ्गो तारहरू खुला छैनन्। ध्रुवता र चरण अनुक्रम जाँच गर्नुहोस् - यो विशेष गरी तीन-चरण प्रणालीहरूको लागि महत्त्वपूर्ण छ। सर्किट ब्रेकर स्विच "OFF" (विच्छेद भएको) स्थितिमा छ भनी सुनिश्चित गर्नुहोस्।

चरण 6: पावर अन परीक्षण

मुख्य बिजुली आपूर्ति पुनर्स्थापित गरेपछि, सर्किट ब्रेकरलाई "ON" स्थितिमा स्विच गर्नुहोस् उचित सञ्चालनको लागि परीक्षण गर्न। कुनै पनि असामान्य आवाजहरू, अति तापको संकेतहरू, वा अप्रत्याशित ट्रिपिङको लागि जाँच गर्नुहोस्।
