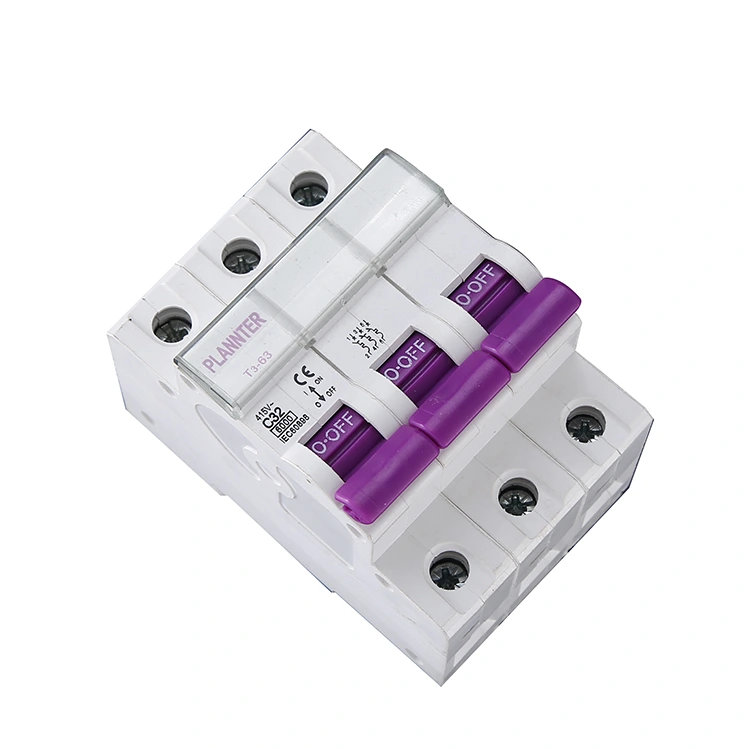

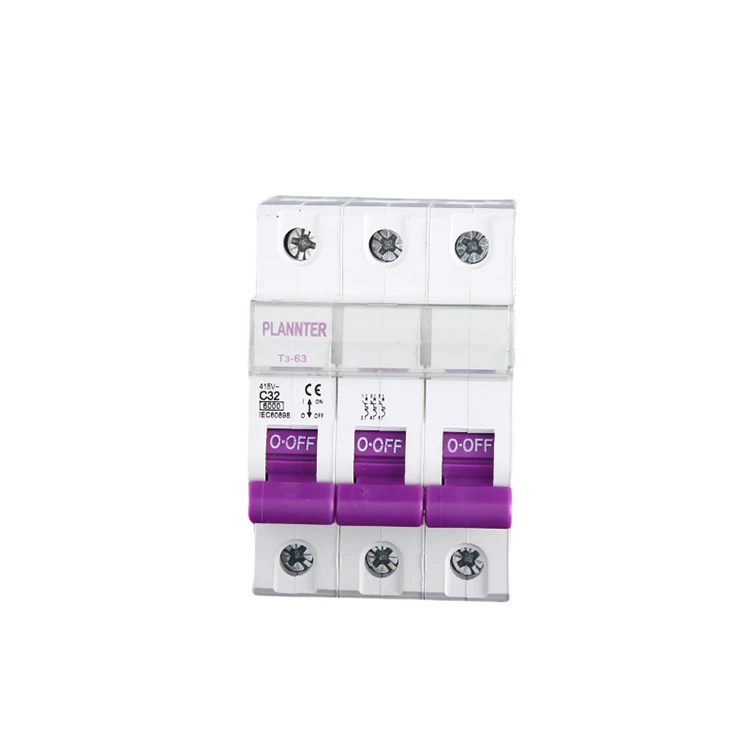

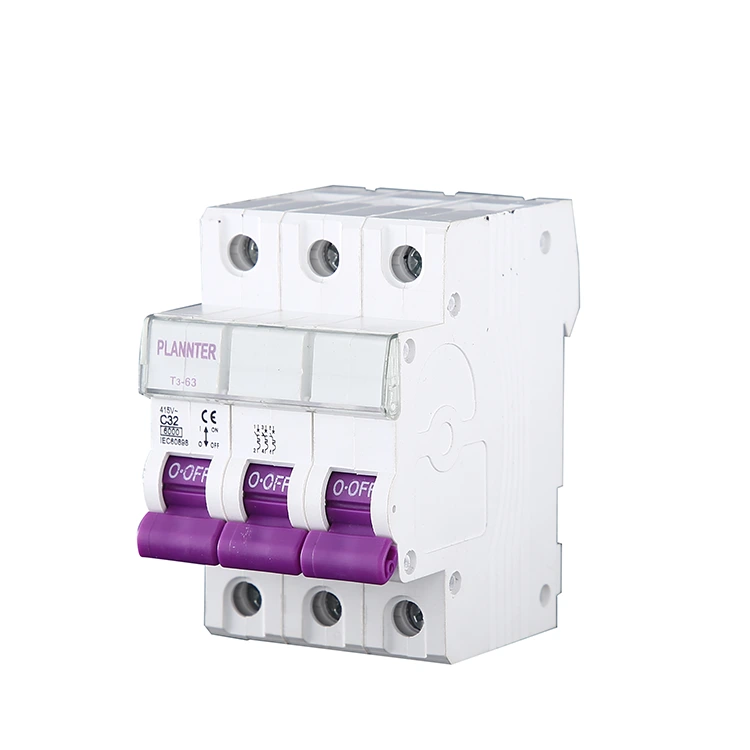

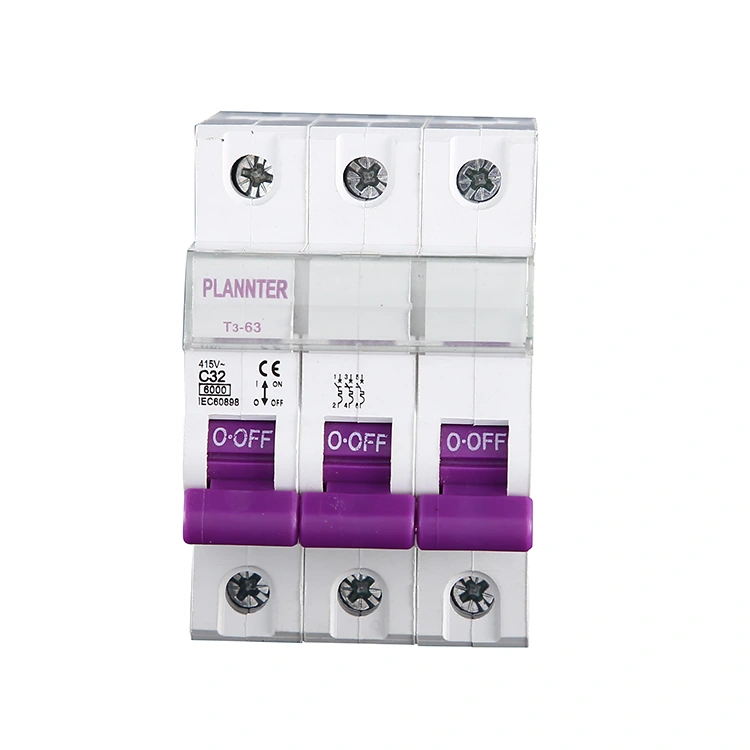

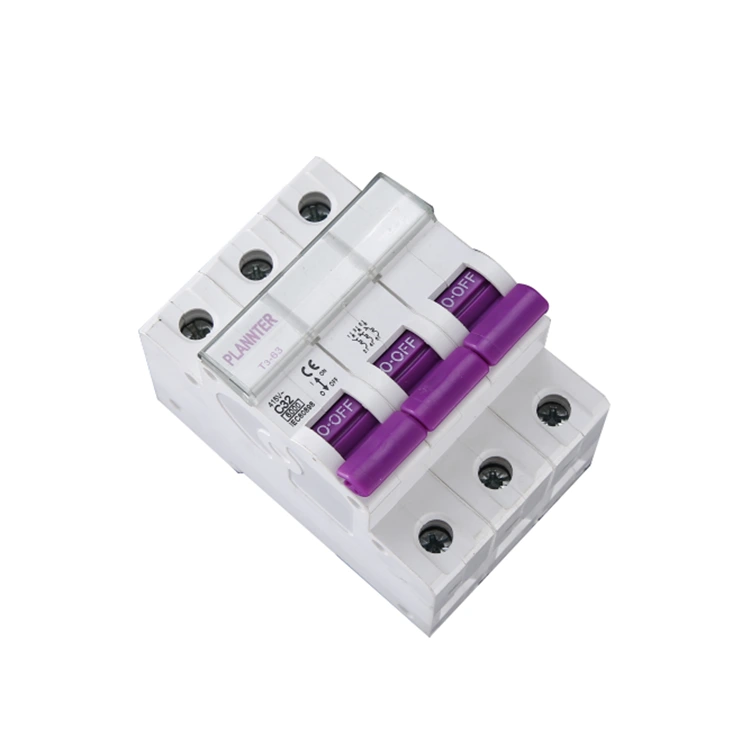

3 पोल एसी सर्किट ब्रेकर

3 पोल एसी सर्किट ब्रेकर कम भोल्टेज विद्युतीय उपकरणहरूको वर्गसँग सम्बन्धित छ, व्यापक रूपमा औद्योगिक, व्यावसायिक र सिभिल क्षेत्रमा प्रयोग गरिन्छ, तीन-चरण सर्किटहरूको लागि डिजाइन गरिएको, वर्तमान असामान्यताहरूमा हुन सक्छ, जस्तै ओभरलोड, सर्ट-सर्किट अवस्थाहरूले स्वचालित रूपमा सर्किट काट्छ, उपकरण र कर्मचारीहरूको सुरक्षाको लागि। आफ्नो निर्माताको रूपमा PUGAO (प्लान्टर इलेक्ट्रिक) छनोट गर्नुहोस् र कारखाना-सीधा मूल्य प्राप्त गर्नुहोस्।

उत्पादन सुविधाहरू

1. तीन-चरण सिंक्रोनस नियन्त्रण

यो 3-पोल AC सर्किट ब्रेकरले L1, L2, र L3 थ्री-फेज पावर लाइनहरूलाई एकैसाथ जडान वा विच्छेदन गर्न सक्षम छ। कुनै पनि एकल चरणमा गल्ती भएमा, उपकरणले सबै तीन चरणहरूमा एक साथ पावर कटअफ ट्रिगर गर्नेछ, जसले गर्दा चरण-हानिको अवस्था अन्तर्गत सञ्चालनको कारणले हुने उपकरणको क्षतिलाई रोक्छ।

2. ओभरलोड र सर्ट-सर्किट संरक्षण

ओभरलोड संरक्षण: निरन्तर अत्यधिक वर्तमान अवस्थाहरूलाई सम्बोधन गर्न थर्मल ट्रिपिङ प्रयोग गर्दछ।

सर्ट-सर्किट सुरक्षा: उच्च-वर्तमान त्रुटिहरू तुरुन्तै अवरोध गर्न चुम्बकीय ट्रिपिङ प्रयोग गर्दछ।

यो उन्नत उत्पादन चयन गरेर, तपाईंले आफ्नो विद्युतीय सर्किटहरूको लागि व्यापक सुरक्षा सुरक्षा सुनिश्चित गर्नुहुन्छ।

3. परिष्कृत उपकरण परिचालन सुरक्षा

यो उत्पादनले तीन-चरण भोल्टेज असंतुलनसँग सम्बन्धित जोखिमहरूलाई कम गर्छ, महत्त्वपूर्ण उपकरणहरू जस्तै मोटरहरू र कम्प्रेसरहरूको सुरक्षा गर्दै-र उपकरणको क्षति र डाउनटाइमसँग सम्बन्धित लागतहरूलाई प्रभावकारी रूपमा घटाउँछ।

4. मोड्युलर डिजाइन र स्थापना

PUGAO उत्पादनहरूले DIN रेल माउन्टिंग डिजाइन सुविधा दिन्छ, जसले पावर वितरण क्याबिनेट वा नियन्त्रण प्यानलहरूमा सहज एकीकरणको लागि अनुमति दिन्छ। यसले इन्जिनियरिङ परियोजनाहरू भित्र कुशल ब्याच स्थापना र मर्मतसम्भारलाई सुविधा दिन्छ।

कुञ्जी प्यारामिटरहरू र निर्दिष्टीकरणहरू

उत्पादन खरिद गर्दा वा चयन गर्दा, तपाइँ तपाइँको विशेष परियोजना आवश्यकताहरु को आधार मा 3-ध्रुव एसी सर्किट ब्रेकर को लागी निम्न मापदण्डहरु लाई प्रमाणित गर्न सक्नुहुन्छ, वा तपाइँको आवश्यकताहरु को लागी एक व्यापक समाधान को विकास को लागी हामीलाई सम्पर्क गर्नुहोस्।

मूल्याङ्कन भोल्टेज (Ue): सामान्यतया 380V, 400V, वा 415V AC (तीन-चरण प्रणालीहरूको लागि)।

मूल्याङ्कन गरिएको वर्तमान (मा): साधारण मूल्याङ्कनहरूमा 16A, 32A, र 63A समावेश छन्; उच्च-वर्तमान मोडेलहरू 100A वा 125A सम्म उपलब्ध छन्।

ब्रेकिङ क्षमता (आईसीएन): जस्तै 6kA वा 10kA। थ्री-फेज पावरसँग सम्बन्धित उच्च ऊर्जा स्तरहरूलाई ध्यानमा राख्दै, सुरक्षा रिडन्डन्सी बढाउन 10kA स्पेसिफिकेशनलाई प्राथमिकता दिन सिफारिस गरिन्छ।

ट्रिपिङ वक्र:

प्रकार C: कार्यालय भवनहरू, प्रकाश प्रणालीहरू, वा सामान्य व्यावसायिक शक्ति वितरणको लागि उपयुक्त।

प्रकार D: विशेष रूपमा मोटर स्टार्टिङ एप्लिकेसनहरूको लागि डिजाइन गरिएको, 10 देखि 14 गुणा मूल्याङ्कन गरिएको वर्तमानको तात्कालिक इनरश प्रवाहहरू सामना गर्न सक्षम।

प्रयोगको लागि सावधानीहरू

1. विद्युतीय प्रणालीहरू अत्यन्त जटिल छन्। सुरक्षा कारणहरूका लागि, 3 पोल एसी सर्किट ब्रेकरहरूको सञ्चालन र स्थापना योग्य प्राविधिकहरूद्वारा गरिनुपर्छ। उदाहरणका लागि, सञ्चालनको क्रममा, पहिले लोड-साइड पावर सप्लाई विच्छेद गर्नुहोस्, त्यसपछि माध्यमिक र तृतीय पक्षहरू विच्छेद गर्नुहोस्।

2. सञ्चालनको क्रममा अपरेटिङ प्रक्रियाहरूलाई कडाईका साथ पालना गर्नुहोस्। यदि कुनै पनि अवस्था उत्पन्न हुन्छ जसले विद्युतीय प्रणालीको सामान्य सञ्चालनलाई असर गर्छ, तुरुन्तै आपतकालीन उपायहरू लिनुहोस्।

3. सफल स्थापना पछि, सर्किट ब्रेकर सामान्य रूपमा सञ्चालन हुनेछ। सञ्चालनको क्रममा, हालको डाटालाई तुरुन्तै निगरानी गर्नुहोस् र आवधिक निरीक्षण र मर्मत सम्भार गर्नुहोस्।

३-पोल एसी सर्किट ब्रेकर कहिले आवश्यक हुन्छ?

एक पेशेवर निर्माता र आपूर्तिकर्ताको रूपमा, PUGAO ले 1-पोल (1P) र 2-पोल (2P) सर्किट ब्रेकरहरू पनि प्रदान गर्दछ। यद्यपि, उत्पादन छनोटको सन्दर्भमा, तीन-चरण विद्युतीय उपकरणहरू वा तीन-चरण पावर लाइनहरूसँग व्यवहार गर्दा 3-पोल (3P) सर्किट ब्रेकर प्रयोग गर्नुपर्छ। तल विशिष्ट परिदृश्यहरूको लागि हाम्रो सिफारिसहरू छन्:

1. तीन-चरण मोटर उपकरण

उदाहरणहरूमा औद्योगिक मोटरहरू, पानी पम्पहरू, एयर कम्प्रेसरहरू, आदि समावेश छन्।

कारण:

थ्री-फेज मोटरहरूलाई सबै तीन चरणहरूमा एकैसाथ बिजुली आपूर्ति चाहिन्छ। यदि एकल चरण मात्र बाधित हुँदा अन्य सक्रिय रहन्छ भने, मोटर "चरण-हानि" अवस्था अन्तर्गत काम गर्नेछ; यसले अनिवार्य रूपमा मोटर जलेर जान्छ, जसको परिणामस्वरूप महत्त्वपूर्ण आर्थिक क्षति हुन्छ।

2. तीन-चरण विद्युत आपूर्ति प्रणाली

उदाहरणहरूमा कारखाना शक्ति वितरण प्रणाली, व्यावसायिक तीन-चरण तारहरू, तीन-चरण वितरण क्याबिनेटहरू, आदि समावेश छन्।

कारण:

यहाँ औचित्यले माथि उल्लेख गरिएको उपकरणको वर्गलाई प्रतिबिम्बित गर्दछ: तीन-चरण रेखाहरू सिंक्रोनस रूपमा स्विच अन र अफ गर्नुपर्छ। कुनै पनि एकल चरणमा विसंगति देखा परेमा, व्यापक, सिंक्रोनाइज्ड तीन-चरण सुरक्षा सुनिश्चित गर्न सम्पूर्ण सर्किट विच्छेदन हुनुपर्छ।

3. उच्च-शक्ति औद्योगिक वा व्यावसायिक उपकरण

उदाहरणहरूमा केन्द्रीय वातानुकूलित प्रणाली, औद्योगिक तताउने उपकरण, स्वचालित उत्पादन मेसिनरी आदि समावेश छन्।

कारण:

त्यस्ता उपकरणहरूले सामान्यतया उच्च शक्ति खपत गर्दछ र तीन-चरण आपूर्तिमा निर्भर गर्दछ; फलस्वरूप, यसलाई सही रूपमा कार्य गर्न स्थिर र सन्तुलित तीन-चरण करेन्ट चाहिन्छ।

4. चरण-हानि नोक्सान विरुद्ध सुरक्षा आवश्यक अन्य परिदृश्यहरू

त्यस्ता उपकरणहरू समावेश गर्ने परियोजनाहरूमा, 3P एकाइको सट्टा 1P वा 2P सर्किट ब्रेकरहरू प्रयोग गर्नाले जोखिम सिर्जना गर्दछ: यदि एक चरणमा बाधा आयो भने अन्य ऊर्जावान रहन्छ भने, उपकरणहरू चलिरहन्छन्, यद्यपि सम्झौता र असामान्य अवस्थामा।

विशेष समाधान डिजाइन र प्राविधिक समर्थन सेवाहरूको लागि कृपया PUGAO लाई सम्पर्क गर्नुहोस्।

FAQ

प्रश्न: के PUGAO ले अनुकूलन सेवाहरू प्रदान गर्दछ?

A: हो, हामी अनुकूलित सेवा प्रदान गर्दछौं। कारखानामा 14 वर्षको व्यावसायिक अनुभवको साथ 3 पोल एसी सर्किट ब्रेकरको चिनियाँ निर्माताको रूपमा, तपाईले विशेष आवश्यकता अनुसार मूल्याङ्कन गरिएको वर्तमान, ब्रेकिङ क्षमता र स्थापना विधि जस्ता प्यारामिटरहरू अनुकूलित गर्न सक्नुहुन्छ।

प्रश्न: मैले कुन प्राविधिक प्यारामिटरहरू हेर्न आवश्यक छ?

A: 1. मूल्याङ्कन गरिएको वर्तमान - लोडको वास्तविक कार्य वर्तमानसँग मेल खानुपर्छ;

2. मूल्याङ्कन गरिएको काम भोल्टेज - प्रणालीको भोल्टेज स्तर जस्तै हुनुपर्छ;

3. सर्ट-सर्किट ब्रेकिङ क्षमता - स्थापना बिन्दुमा अपेक्षित सर्ट-सर्किट वर्तमान भन्दा ठूलो हुनुपर्छ।
